01.Opis proizvoda

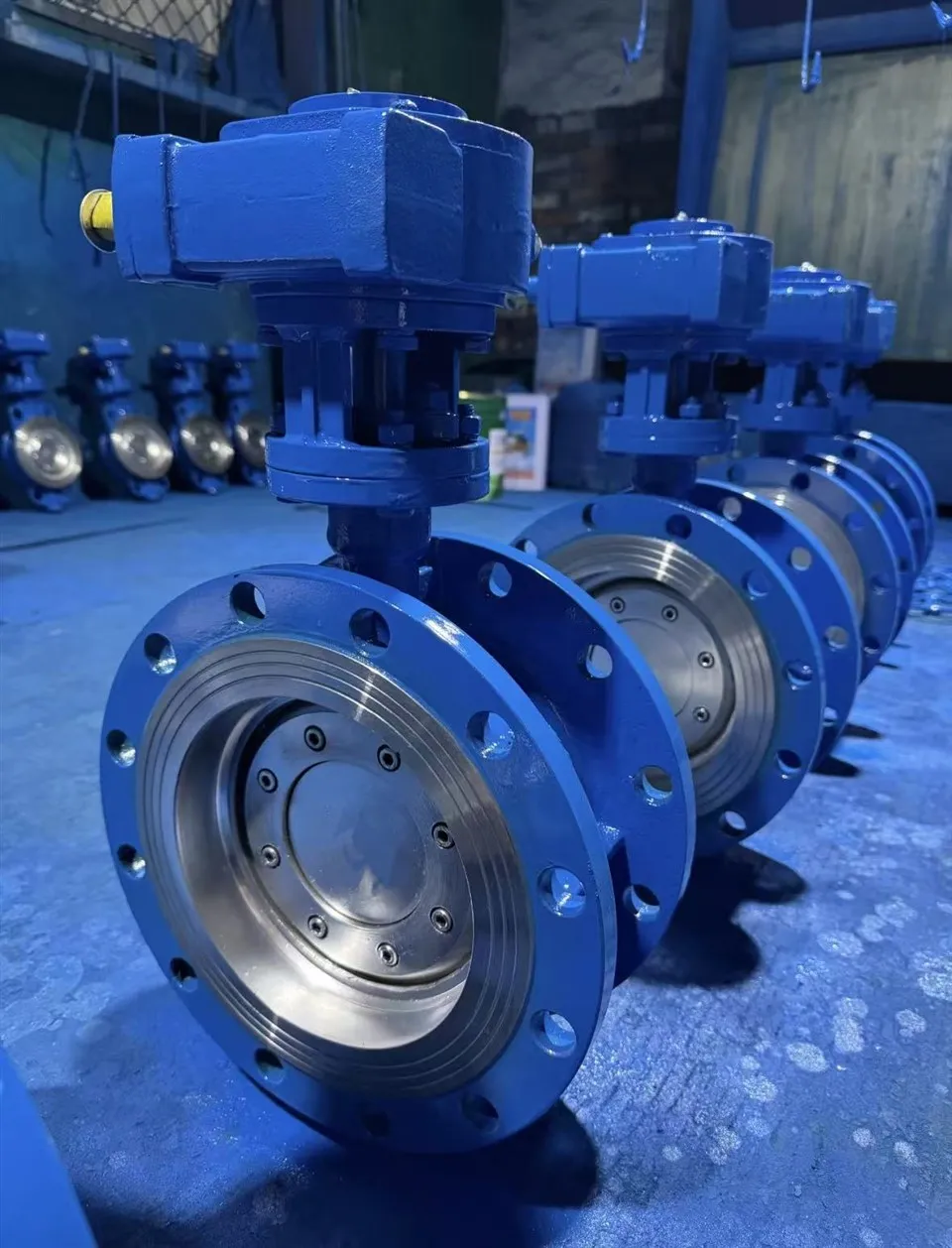

Leptir ventil tipa U- ima inovativni dizajn protočnog kanala u obliku slova U-, koji nudi veći kapacitet protoka, manji pad pritiska i superiorne performanse zaptivanja u poređenju sa tradicionalnim leptir ventilima. Idealno je pogodan za kontrolu ili zatvaranje vode, gasa, ulja, muljnih voda i korozivnih medija u komunalnoj, hemijskoj, energetskoj, HVAC, prehrambenoj i farmaceutskoj industriji.
02.Osnovne informacije
| Model NO. | Leptir ventil tipa U- | Obrazac za povezivanje | Prirubnica |
|---|---|---|---|
| Pritisak | Obični pritisak | Obrazac za zaptivanje | Globe ventil Glend Packings |
| Standard | HE | Prijevoz | Ocean Freight |
| Kvaliteta | Durable | Transportni paket | Kutija od šperploče |
| Trademark | JINTAI | Specifikacija | Turbinski leptir ventil tipa U- |
| Materijal | Liveno gvožđe | Struktura | Tubular |
| Funkcija | Ddcv Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvz Silence, Nrvg Silence | Smjer protoka | Jednosmjerno |
| Aplikacija | Industrijska upotreba, industrijska upotreba vode | Proizvodnja | Spot Delivery |
| Snabdevanje | Fabrička direktna prodaja |
03. Strukturne karakteristike proizvoda
Valve Plate:
Izrađena s neusporedivom preciznošću, ploča ventila-koja se također naziva leptir ploča-ima prepoznatljiv oblik diska, stručno iskovanog od vrhunskog nehrđajućeg čelika 304. Ovaj izuzetan materijal nudi izuzetnu otpornost na koroziju i habanje. Njegova izuzetna sposobnost da se okreće oko ose unutar sjedišta ventila do 90 stepeni olakšava besprekornu kontrolu nad radom ventila, što ga čini neprocenjivom imovinom u sofisticiranim sistemima upravljanja fluidima.
Telo ventila:
Konstruirano s preciznošću od robusnog livenog čelika, tijelo ventila je pomno izrađeno kako bi pružilo neusporedivu snagu i krutost, sposobno izdržati značajne pritiske i temperature. Ovaj izbor materijala osigurava izuzetnu izdržljivost dok nudi izvanredne prednosti livenja i obrade, omogućavajući bez napora stvaranje složenih struktura tijela ventila sa izvanrednom preciznošću.
Zaptivna struktura:
Zaptivna struktura leptir ventila je pažljivo dizajnirana, sa elastičnim zaptivnim elementima kao što su elastična guma ili robusni metalni zaptivni prstenovi. Ove ključne komponente osiguravaju savršeno zaptivanje između ploče ventila od nehrđajućeg čelika 304 i sjedišta ventila, jamčeći nultu curenje kada je sigurno zatvoreno, čime se održava integritet sistema i optimizuje efikasnost.
04.Ključne karakteristike proizvoda
Leptir ventil sa prirubnicom tipa U- predstavlja inovativni dizajn protočnog kanala u obliku slova U-, koji pruža veći kapacitet protoka, minimalan pad pritiska i izuzetne performanse brtvljenja u poređenju sa konvencionalnim leptir ventilima. Savršeno za kontrolu ili zatvaranje vode, plina, ulja, gnojiva i korozivnih medija u svim industrijama kao što su komunalna, kemijska, elektroenergetska, HVAC i prehrambena i farmaceutska industrija.
-
Meka zaptivka (EPDM/NBR/PTFE): Garantuje nulto curenje, idealno za čiste/prehrambene-tečnosti.
Metalna čvrsta brtva (SS304/316): Podnosi visoke temperature (manje ili jednake 400 stepeni) i pritiske (PN16+) bez napora.
Višestruke metode aktiviranja - ručne, zupčaste, pneumatske, električne (dostupne su opcije otporne na eksploziju{1}}).
Dug vijek trajanja - Pedantno obrađen disk osigurava 100.000 ciklusa bez habanja!
Jednostavna instalacija - Prirubnički krajevi (GB/ANSI/DIN standardi), potrebno minimalno održavanje.
05. Specifikacije proizvoda
| Nominal Size | Operativni tip | Pritisak | Temperatura | Zaptivni materijal | Disc Material | Materijal tijela | Srednje | Aplikacija | Connection Standard |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Pneumatski aktuator | PN2 | -15-85 stepeni | PTFE | WCB | Ductile Iron | Jaka kiselina | Voda | PN10/PN16 |
| Električni aktuator | PN1.0 | -15-150 stepeni | EPDM | SS304 | Jaka alkalna hrana | Gas | ANSI150 | ||
| Ručna ručna poluga | PN1.6 | SS316 | Stočna hrana | DIN16 | |||||
| Worm Gear | Ploča za poliranje | JIS10K/16K |
| Veličina | KLASA150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
