01.Opisi proizvoda

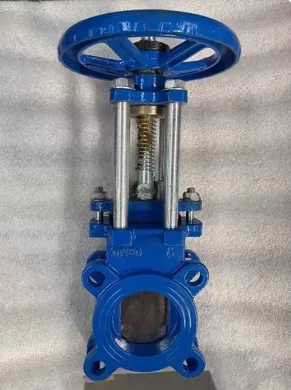

Ručni nožni zasun je tip ventila koji prekida protok medija pokrećući zapornu ploču u linearnom kretanju preko ručnog točka. Njegova osnovna karakteristika je granična ploča u obliku noža-, posebno dizajnirana za rukovanje visoko-viskoznim, česticama{3}}napunjenim tečnostima ili tečnostima.
Rotacija ručnog točka podiže ili spušta držač, uzrokujući da se kapija pomjera okomito na smjer protoka, čime se potpuno otvara ili zatvara cjevovod. Njegov jedinstveni dizajn{1}}ivica čini ga posebno pogodnim za rukovanje tekućinama koje sadrže vlaknaste materijale, sedimente i druge nečistoće. Široko se koristi u industrijama kao što su rudarstvo, tretman otpadnih voda i proizvodnja papira.
02.Specifikacije
|
Zasun s nožem, tijelo od 1 komada, vretena koja se ne diže |
|
|
Klasa |
PN10 / 16 |
|
Veličina |
DN50-DN600 |
|
Operater |
Točak, kapa, vratilo bez gornje prirubnice, mjenjač |
|
Materijal glavnih delova |
Tijelo: Duktilno željezo; |
03. Struktura i princip rada
Osnovne komponente ručnog nožnog zasuna su zasun i tijelo ventila, sa sljedećim principom rada:
Dizajn kapije:
Dno ploče kapije je mašinski obrađeno u oštru ivicu noža, sposobnu da seče vlakna i struže adhezije sa površine za zaptivanje kako bi se sprečilo da nečistoće u medijumu začepe ventil.
Način vožnje:
Rotiranje ručnog točka u smjeru kazaljke na satu ili suprotno od kazaljke na satu pokreće stablo ventila da se podigne ili spusti.
- Otvoreno: okretanje ručnog kotača u smjeru kazaljke na satu podiže vreteno ventila, podižući ploču zatvarača do vrha tijela ventila kako bi se u potpunosti otvorio prolaz.
- Zatvaranje: okretanje ručnog kotača u smjeru suprotnom od kazaljke na satu spušta ploču kapije. Oštrica odsiječe medij, a zaptivni prsten se stisne kako bi se postiglo zaptivanje.
Vrsta stabljike:
- Stablo koje se diže: Matica vretena nalazi se izvan tijela ventila. Kretanje vretena je vidljivo, što olakšava procjenu statusa ventila i podmazivanje.
- Non-Stablo koje se diže: Matica vretena je integrirana u ploču kapije. Okretanjem ručnog kotačića rotira se držač, podižući ploču kapije. Kretanje stabljike nije vidljivo spolja.
04. Dizajn proizvoda
05. Karakteristike proizvoda
Zaptivna površina ploče kapije tipa za podizanje- sastruže priljepljene tvari i automatski čisti ostatke.
Ploče za kapije od nerđajućeg čelika sprečavaju curenje brtve uzrokovano korozijom.
Kaljene sve-metalne zaptivne površine osiguravaju otpornost na habanje i ispunjavaju zahtjeve za zaptivanje.
Zaptivna površina kućišta ventila nema žljebove, što sprečava nakupljanje ostataka i osigurava nesmetan rad.
Kompaktna dužina strukture štedi materijal, smanjuje prostor za instalaciju i efikasno podržava snagu cevovoda.
Vodeći blokovi na tijelu ventila osiguravaju pravilno kretanje vrata, dok četiri kompresijska bloka garantuju efikasno zaptivanje.
06.Primjena proizvoda
- Rudarstvo, pranje uglja i industrija čelika-za cjevovode za pranje uglja, cjevovode za filtriranje gnojiva, cjevovode za ispuštanje pepela itd.;
- Oprema za pročišćavanje{0}}za otpadne vode, mulj, zagađivače i pročišćenu vodu koja sadrži suspendirane čvrste tvari;
- Industrija celuloze i papira-za celulozu i mješavine sirovina bilo koje koncentracije;
- Uklanjanje pepela iz elektrane-za suspenziju pepela.
07.Korporativne usluge
Naša kompanija pruža sveobuhvatne usluge i podršku kako bismo osigurali da svaki klijent dobije -kvalitetna prilagođena rješenja.
-
Dizajn po narudžbi:Nudimo OEM/ODM usluge kako bismo zadovoljili specifične potrebe industrije ili projekta.
-
Stroga kontrola kvaliteta:Svako sjedalo za narezivanje testirano je na performanse, brtvljenje i izdržljivost na pritisak.
-
Efikasna isporuka:Brza i pouzdana isporuka iz našeg proizvodnog pogona u Shanxi, Kina do kupaca širom svijeta
-
Profesionalna podrška:Naš tehnički tim nudi konsultacije i{0}}postprodajnu pomoć za instalaciju, kompatibilnost i održavanje.
08.Kvalifikacije
09.Pakovanje i transport
