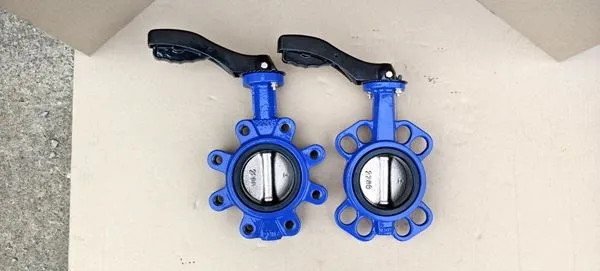

Vafer leptir ventil

Leptir ventil za pločice je ručni ventil za zatvaranje-i regulacije koji je prvenstveno izrađen od nodularnog gvožđa. Koristi vijke koji prolaze kroz obje prirubnice za stezanje i osiguranje tijela ventila, nudeći kompaktnu strukturu i praktičan rad. Ovaj ventil se široko koristi u vodosnabdijevanju i odvodnji, HVAC, zaštiti od požara i aplikacijama za kontrolu industrijskih fluida. Sastoji se od tijela ventila, diska, vretena, pogonskog mehanizma ručke i zaptivnog para, omogućava brzo otvaranje/zatvaranje od 0 do 90 stepeni dok istovremeno služi i zatvaranju-i regulaciji protoka.

9ee2c9c7fd55f474cb4aa41a58cc1e3a

Opis glavne komponente

⒈Donja drška/čep: Podržava rotaciju dna diska.
⒉Tijelo ventila: Kućište ventila, obično stegnuto između dvije prirubnice.
⒊Disk: komponenta za zatvaranje jezgra, koja kontroliše protok kroz rotaciju.
⒋Gornja drška: povezuje ručku sa diskom, prenoseći obrtni moment.
⒌Pakovanje: Sprečava srednje curenje duž stabljike.
⒍Poklopac/poklopac: Učvršćuje pakovanje i povezuje se sa aktuatorom.
⒎Sklop ručke: Komponenta za ručni rad sa jezičcima za zaključavanje za pričvršćivanje na različitim pozicijama otvaranja.

Karakteristike dizajna

Stega{0}}na dizajnu

Četiri rupe za pozicioniranje oko tijela ventila omogućavaju laganu, -efikasnu strukturu pogodnu za cjevovode srednjeg- i niskog-pritiska.

Ručka ploče za pozicioniranje

Obratite pažnju na nazubljenu komponentu ispod dela 7, koja omogućava zaključavanje ventila pod određenim uglovima između 0 stepeni i 90 stepeni za grubu regulaciju protoka.

Poređenje prednosti i nedostataka

Prednosti	Nedostaci
✅ Kompaktna struktura, mala veličina i mala težina	❌ Za ugradnju su potrebne prirubnice na oba kraja; svi vijci se moraju ukloniti radi zamjene
✅ Jednostavan rad, brzo otvaranje i zatvaranje, mali radni moment	❌ Visoki zahtjevi za poravnanje cjevovoda; lako se zaglavi zbog odstupanja u instalaciji
✅ Nizak otpor protoka i izuzetan{0}}efekat uštede energije	❌ Ventili velikog-prečnika imaju veliki radni moment i moraju biti opremljeni pužnim mjenjačem
✅ Nodularni materijal od gvožđa, visoke čvrstoće i niske cijene	❌ Not suitable for high temperature (>120 stepeni), jaka korozija ili medij sa visokim-česticama
✅ Pouzdano zaptivanje, nula curenja i širok raspon primjene	❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa)

Izlog proizvoda

DN100

DN125

DN150

DN200

Kvalifikacije

77723e84afc18b87f08146b300c73b0f1
