Opis proizvoda
Ventili za redukciju pritiska od nodularnog gvožđa su kontrolni ventili na pogon fluida sa kućištima ventila proizvedenim od nodularnog gvožđa. Koristeći energiju iz procesnog medija, ovi ventili sa samopokretanjem spuštaju visok ulazni pritisak fluida na ciljni izlazni nivo i drže izlazni pritisak stabilnim. Za rad nije potrebno eksterno napajanje. Oni štite cevovodne mreže i terminalnu opremu, ublažavaju efekte vodenih udara i pomažu u postizanju performansi uštede energije.
Princip rada
Podesite prednaprezanje opruge pilot ventila da biste podesili izlazni pritisak;
Visok{0}}medij visokog pritiska ulazi u glavni ventil, a izlazni pritisak se prenosi u gornju komoru membrane/klipa preko povratne cijevi;
Kada izlazni pritisak premaši postavljenu vrednost, aktivira se pilot ventil, spuštajući pritisak u kontrolnoj komori, uzrokujući delimično zatvaranje glavnog ventila, čime se smanjuje protok i snižava pritisak;
Kada je izlazni pritisak manji od podešene vrednosti, pilot ventil se aktivira u suprotnom smeru, povećavajući pritisak u kontrolnoj komori, otvarajući glavni ventil i izazivajući porast pritiska;
Dinamička ravnoteža održava stabilan izlazni pritisak.
Karakteristike
Samostalna stabilizacija pritiska. Pokreće ga sam tečni medij bez potrebe za vanjskim napajanjem. Automatski podešava otvaranje ventila kako bi izlazni tlak bio konstantan čak i kada ulazni tlak varira.
Funkcija smanjenja pritiska. Smanjuje fluid visokog pritiska do ciljanog nivoa niskog pritiska, pogodan za cevovode vode, komprimovanog vazduha, pare, gasa i drugih medija.
Podesiv pritisak. Ciljani izlazni pritisak se može podesiti pomoću opruga za podešavanje ili vijaka za podešavanje.
Jednosmjerni rad. Smanjuje samo pritisak sa ulazne strane. Obično ne može osloboditi preveliki pritisak na izlaznoj strani. Sigurnosni ventil mora biti instaliran za rasterećenje nadpritiska ako je potrebno.
parametar
| Stavka | Specifikacija |
|---|---|
| Standard | EN 12266‑1, BS 5163 |
| Materijal tijela | Nodularno željezo GGG‑50 / QT450‑10 |
| Klasa pritiska | PN10, PN16, PN25 |
| Nominal Diameter | DN40‑DN600 |
| Vrsta veze | Prirubnički priključak EN 1092‑2 |
| Zaptivni materijal | EPDM, NBR |
| Ulazni pritisak | Max 25 bara |
| Raspon izlaznog pritiska | 1,5‑16 bara podesivo |
| Working Medium | Voda za piće, sirova voda |
| Srednja temperatura | 0‑80 stepeni |
| Tip | Direktno djelovanje / pilotsko upravljanje |
| Certifikati | ISO9001, ISO14001, SGS, WRAS |
| Opcioni pribor | Filter sito, priključci za manometar |
Prijave
Izgradnja vodovodnog sistema:
Za visoke zgrade i stambeno sekundarno vodosnabdijevanje. Stabilizuje nizvodni pritisak u cevovodu i štiti vodomere, sanitarije i cevovodne armature.
Sistem parnog grijanja:
Primjenjuje se na fabričke parne cjevovode i opremu za izmjenu topline. Smanjuje paru visokog pritiska na radni pritisak koji zahteva oprema.
Cjevovodi za procesne fluide:
hemijske i proizvodne linije za tretman vode za održavanje konstantnog pritiska za procesnu opremu.

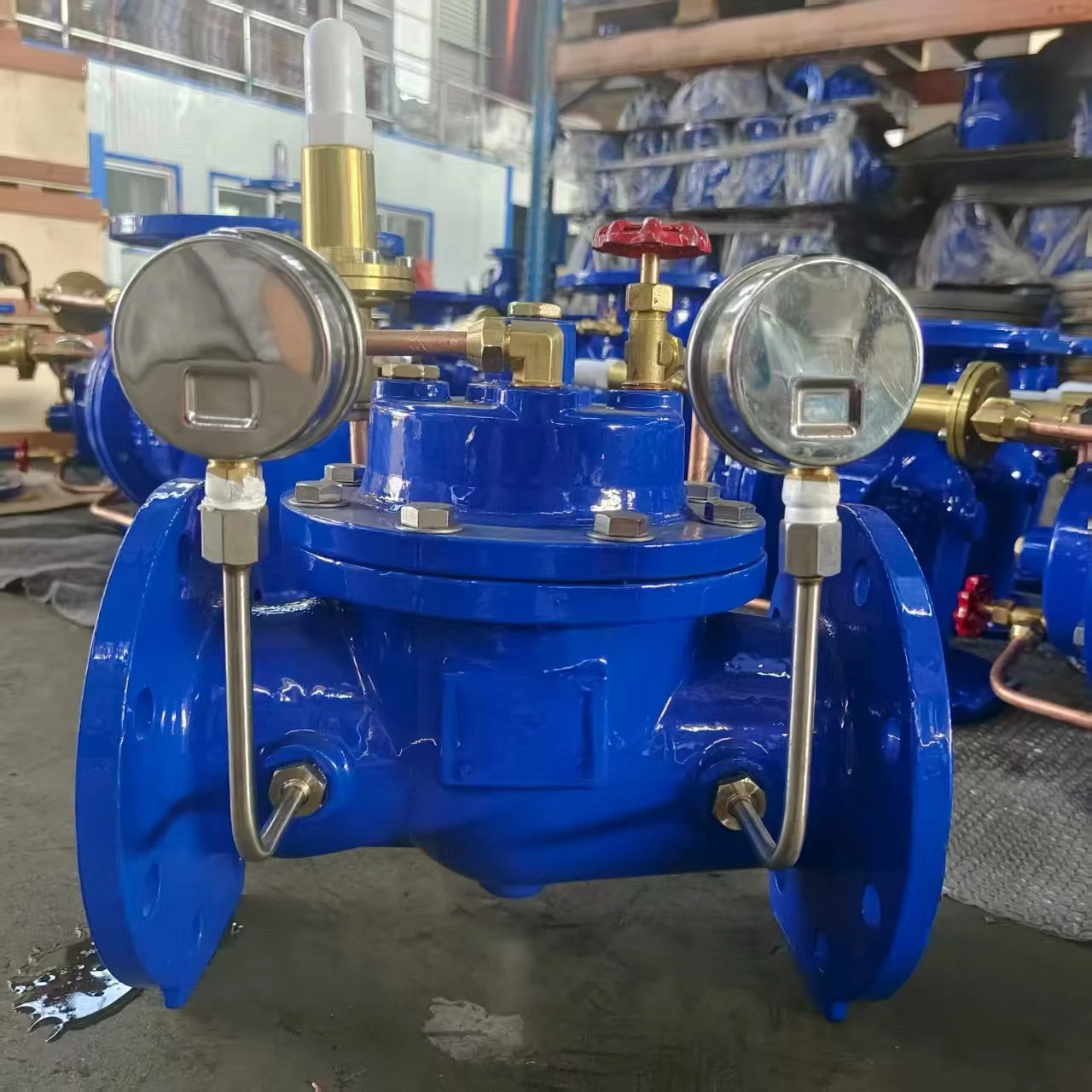

Izlog proizvoda
