01.Opisi proizvoda

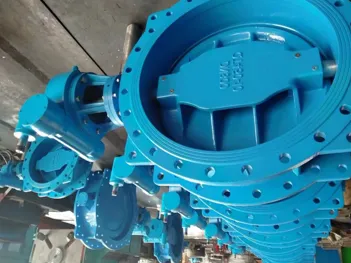

Odabir pravog ventila je ključan za održavanje efikasnog i pouzdanog rada industrijskih cjevovoda. Koncentrični leptir ventil sa dvostrukom prirubnicom je dizajniran upravo za ovu svrhu-on je robustan i izdržljiv, osiguravajući stabilne performanse čak i pod najzahtjevnijim uvjetima.
02. Specifikacije proizvoda
|
Veličina |
DN50-DN2200 |
|
Materijal karoserije |
ASTM A536 65-45-12, WCB, CF8M |
|
Radni pritisak |
10BAR/16BAR/25/BAR |
|
Standard |
EN593/ ISO 5752 /BS5155/AWWA C504 |
|
Prirubnički priključak |
DIN2501 PN10/16, ANSI 125/150/300, BS4504, JIS10K |
|
Prikladni mediji |
voda, kanalizacija, nafta, hrana, plin i tako dalje |
|
Premazivanje |
250 mikrona Fusion Bonded epoksidni premaz ili zahtjev kupaca. |
|
Operater |
Ručica, pužni zupčanik, električni aktuator, pneumatski aktuator |
|
Aplikacija |
Voda za piće, otpadna voda, morska voda |
03. Šematski dijagram proizvoda
04. Strukturne karakteristike
Dvostruki{0}}dizajn prirubnice:
Opremljen standardnim prirubnicama na oba kraja kućišta ventila, omogućavajući direktnu vezu sa prirubnicama cevovoda za laku instalaciju i održavanje uz visoku pouzdanost zaptivanja.
01
Koaksijalna struktura:
Središte leptiraste ploče poravnato je s tijelom ventila i centrom vretena, formirajući simetričan put protoka kako bi se postiglo dvosmjerno zaptivanje i regulacija protoka.
02
Elastično zaptivanje sedišta:
Koristi sjedišta napravljena od elastičnih materijala kao što su guma ili PTFE za formiranje meke brtve sa leptir diskom, osiguravajući nulto curenje.
03
Operacija rotacije za 90 stepeni:
Ugao diska leptira se kontroliše rotacijom vretena ventila (0-90 stepeni), omogućavajući brzo otvaranje/zatvaranje (obično<90 degrees) and flow regulation.
04
05.Detalji o proizvodu
①
ISO5211 gornja prirubnica zajedno sa toplinom vretena Pogodno za direktnu montažu aktuatora.
②
Veliki kapacitet protoka i dovoljna snaga.
③
Dug radni vek, izdržavanje testa često zahteva hiljade operacija otvaranja/doziranja.
06. Prednosti proizvoda
Superiorne performanse:
Koncentrični dizajn našeg koncentričnog leptir ventila s dvostrukom-prirubnicom osigurava nesmetan protok tekućine i minimalan pad pritiska, dok konfiguracija dvostruke-prirubnice omogućava jednostavnu instalaciju i visoku stabilnost
Jednostavna operacija:
Sa jednostavnim-za-upotrebom operativnim mehanizmom, naš koncentrični leptir ventil s dvostrukom-prirubnicom pruža brzu i pouzdanu kontrolu protoka tekućine. Ergonomska ručka ventila nudi udoban hvat i rotaciju za nesmetan, precizan rad.
Kompatibilnost:
Naši koncentrični leptir ventili sa dvostrukom-prirubnicom kompatibilni su sa širokim spektrom industrijskih sistema cjevovoda, što ih čini idealnim izborom za različite primjene. Dostupne u više veličina, a mogu se i prilagoditi prema specifičnim zahtjevima kupaca.
Konkurentne cijene:
Naši koncentrični leptir ventili s dvostrukom-prirubnicom pružaju izuzetan kvalitet i performanse po visoko konkurentnim cijenama, što ih čini pristupačnom opcijom za preduzeća svih veličina.
07.Korporativne usluge
Naša kompanija pruža sveobuhvatne usluge i podršku kako bismo osigurali da svaki klijent dobije -kvalitetna prilagođena rješenja.
-
Dizajn po narudžbi:Nudimo OEM/ODM usluge kako bismo zadovoljili specifične potrebe industrije ili projekta.
-
Stroga kontrola kvaliteta:Svako sjedalo za narezivanje testirano je na performanse, brtvljenje i izdržljivost na pritisak.
-
Efikasna isporuka:Brza i pouzdana isporuka iz našeg proizvodnog pogona u Shanxi, Kina do kupaca širom svijeta
-
Profesionalna podrška:Naš tehnički tim nudi konsultacije i{0}}postprodajnu pomoć za instalaciju, kompatibilnost i održavanje.
08.Kvalifikacije
09.Pakovanje i transport
