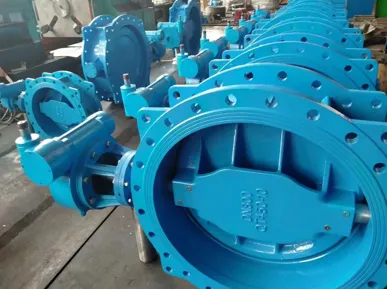

01.Opis proizvoda
Dvostruki-ekscentrični leptir ventil je daljnje usavršavanje i razvoj jednostrukog-ekscentričnog leptir ventila, koji predstavlja najčešće korišteni dvostruki-ekscentrični leptir ventil. Njegov strukturalni dizajn ima pomak između ose sjedišta ventila i centra diska i centra tijela ventila.
"Ekscentricitet" u dvostrukom ekscentričnosti se odnosi na neusklađenost dvije središnje točke: vreteno ventila je pomaknuto u odnosu na centar sjedišta ventila, a disk ventila je pomaknut u odnosu na centar cjevovoda.
02.Tehničke specifikacije
| Nazivni prečnik: | DN200-DN2000 |
| Radna temperatura: | 0 stepeni ~80 stepeni |
| Radni pritisak: | PN10, PN16, PN25 |
| Standard dizajna: | BS EN593 |
| licem u lice: | BS EN558-1,1S0 5752 Serija 13/14 |
| Bušenje prirubnica u skladu sa standardom BS EN1092-2 | |
| Hidrauličko ispitivanje prema BS EN1074-1 i 2, BS EN12266 | |
| NO. | Naziv dijela | Materijal | NO. | Naziv dijela | Materijal |
|---|---|---|---|---|---|
| 1 | Mjenjač | - | 2 | Ključ | C45 |
| 3 | Zaptivni držač | ST37 | 4 | O-prsten | EPDM |
| 5 | Zaptivna čaura | ZQ19-2 | 6 | Screw | A2 |
| 7 | O-prsten | EPDM | 8 | Kompozitni ležaj | GGSteel |
| 9 | Pogonska osovina | AISI 420 | 10 | Tijelo | GG50 |
| 11 | Retainer | ST37 | 12 | O-prsten | EPDM |
| 13 | O-prsten | EPDM | 14 | Screw | A2 |
| 15 | Zaptivni prsten | EPDM | 16 | Ključ | AISI 420 |
| 17 | Screw | A2 | 18 | Kompozitni ležaj | GG50 |
| 19 | Zglobna osovina | AISI 420 | 20 | Disc | Čelik |
| 21 | Krajnji poklopac | S30408 | 22 | O-prsten | EPDM |
| 23 | Bolt | A2 | 24 | Washer | A2 |
| 25 | Bolt | A2 | 26 | Washer | A2 |
| 27 | Washer | A2 | 28 | Poklopac glavčine | SS304 |
03.Glavna vanjska i priključna dimenzija
| DN | L | 1.0MPa | 1.6MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04. Karakteristike proizvoda
Kada se disk dvostrukog ekscentričnog leptir ventila otvori, on se brzo odvaja od zaptivnog prstena, minimizirajući trenje. Tokom zatvaranja, brtva se kompenzira srednjim pritiskom. Odlikuje se dugim vijekom trajanja i može raditi na višim pritiscima.
Dvostruki-ekscentrični leptir ventil ima složeniju strukturu od jednostrukog-ekscentričnog zaptivnog leptir ventila i ima nešto veću cijenu.
Dvostruki-ekscentrični leptir ventili nude superiorne performanse zaptivanja u poređenju sa jedno-ekscentričnim leptir ventilima.
05.Aplikacije proizvoda
Dvostruki ekscentrični leptir ventili imaju širok spektar primjena i prvenstveno se koriste u:
Općinski vodovod
Zgrada HVAC
Sekundarni vodovod
Sistem rashlađene vode
Vodovodna mreža temperature okoline
06.Instalacija proizvoda
Unutrašnji zid mora biti čist; na zaptivnom prstenu ili leptir ploči nisu dozvoljene nečistoće ili strani predmeti.
Leptir ventili tipa stezaljke{0}} zahtijevaju leptir ventil{1}}specifične prirubnice za ugradnju.
Leptir ventil mora biti postavljen okomito na cjevovod i ne smije biti obrnut.
Leptir ventil zahtijeva{0}}podešavanje protoka koje oduzima vrijeme, a kojim se upravlja turbinskim mjenjačem.
Za leptir ventile koji se često otvaraju i zatvaraju, periodično (otprilike svaka dva mjeseca) otvarajte poklopac kućišta turbine kako biste provjerili nivo masti i osigurali da je prisutna odgovarajuća količina.
Redovno pregledajte sve komponente ventila i odmah otklonite sve otkrivene kvarove.
