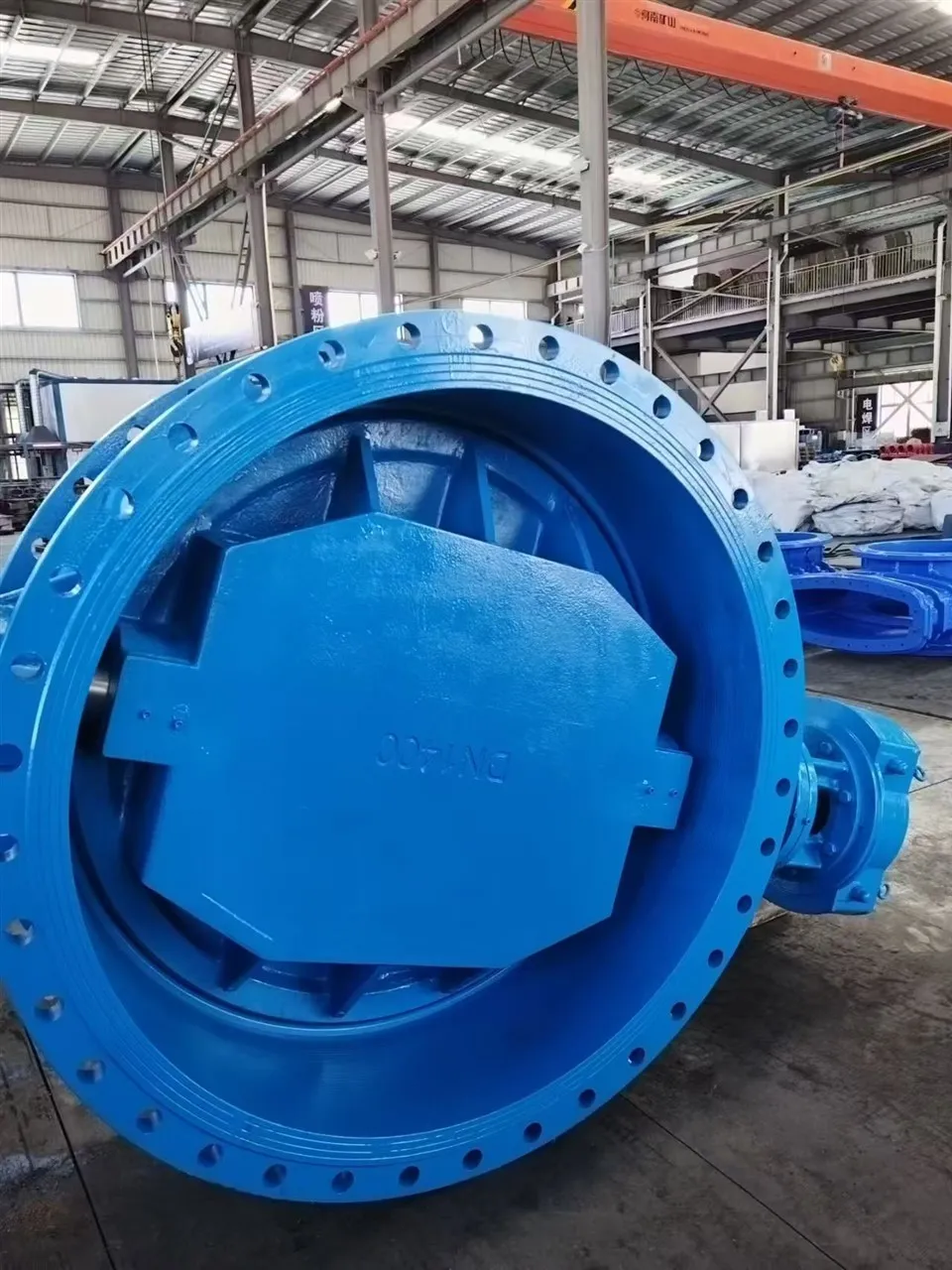

Dvostruki-Ekscentrični leptir ventil sa prirubnicom

Shanxi Jintaihongye Casting and Forging Machinery Co., Ltd. se nalazi u provinciji Shanxi, Kina. Kao vodeći proizvođač cijevi od nodularnog željeza, cijevne spojnice, raznih ventila i poklopaca za šahtove, oslanjamo se na bogate resurse industrijskih sirovina u regiji kako bismo podržali profesionalnu proizvodnju i proizvodnju. Sve naše kooperativne tvornice opremljene su naprednim automatiziranim proizvodnim linijama, sveobuhvatnom opremom za testiranje i profesionalnim timom za istraživanje i razvoj. Podržani bogatim iskustvom u dizajnu i strogim sistemom kontrole kvaliteta, osiguravamo da svaka serija proizvoda zadovoljava standarde kvaliteta kupaca. U međuvremenu, pružamo prilagođene proizvodne usluge prilagođene specifičnim zahtjevima klijenata.

Opis proizvoda

202507301103001

Kao leptir ventil visokih performansi, leptir ventil sa dvostrukim ekscentričnim prirubnicom dolazi sa integralno livenim prirubnicama na oba kraja, omogućavajući direktno spajanje vijcima na prirubnice cevovoda. Zahvaljujući svojoj jedinstvenoj geometriji dvostrukog pomaka, vreteno ventila je pomaknuto i od centra diska i od središnje ose tijela ventila. Nakon otvaranja, disk se odmah podiže sa sjedišta. Ovaj dizajn efikasno minimizira trenje i struganje između zaptivnih površina, smanjuje potreban radni moment i značajno produžava vijek trajanja sjedišta ventila.

Karakteristike

165839

Dvostruki prirubnički priključak za visoku krutost cijevi, laku demontažu radi održavanja

202601081056511013

Trostruki ekscentrični dizajn, minimalno trenje između sjedala i diska tokom otvaranja-zatvaranja, dug vijek trajanja, dvosmjerno zaptivanje

202601081056551313

Pogodan i za isključivanje i za prigušivanje, kompatibilan sa ručnim, električnim, pneumatskim aktuatorima

Osnovni parametri

Stavka	Specifikacija
Naziv proizvoda	Dvostruki ekscentrični leptir ventil s prirubnicom
Materijal tijela	QT450‑10 (GGG50) Nodularno gvožđe
Disc Material	Nodularno željezo s epoksidnim premazom / Nehrđajući čelik po izboru
Materijal sedišta	EPDM, NBR
Ocena pritiska	PN10, PN16, PN25
Nominal Diameter	DN100‑DN1200
Vrsta veze	Integralna prirubnica, u skladu sa ISO 5752
Operativni ugao	90 stepeni četvrtokretanje
Opcije aktuatora	Ručni točak sa pužnim zupčanikom, električni, pneumatski
Premazivanje	Unutarnji i vanjski premaz epoksidom u prahu
Performanse zaptivanja	Dvosmjerno čvrsto zatvaranje
Srednje	Voda, kanalizacija, opći industrijski neutralni mediji
Radna temperatura	-10 stepeni ~ +120 stepen (u zavisnosti od materijala sjedala)
Standard	ISO 5752, EN 593
