01.Opisi proizvoda

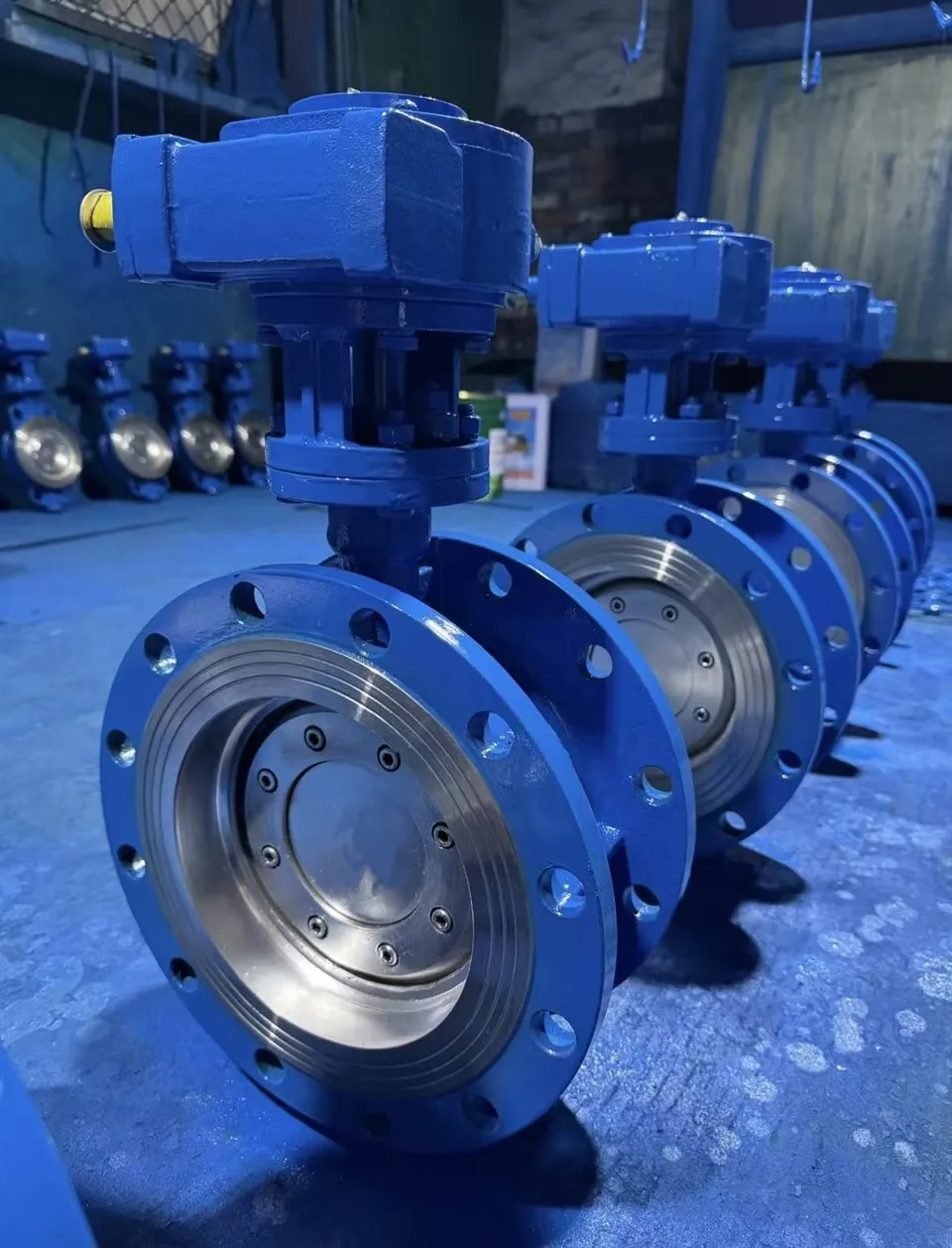

Leptir ventil tipa U je jedinstveno strukturirani ventil sa širokim scenarijima primjene. Njegova osnovna konstrukcija sastoji se od dva polukružna diska ventila koji rade u tandemu preko centralnog ventila. Ovaj dizajn omogućava brzo otvaranje i zatvaranje ventila sa samo 90-rotacijom ručice za upravljanje. Konfiguracija tijela u obliku slova U stvara nesmetan put za medij, efektivno smanjujući gubitke otpora tokom prolaska tekućine.
02.Osnovni parametri
| Standard | EN593/ ISO 5752 /BS5155/AWWA C504 Bušenje prirubnica je prema DIN 2501, BS4504, ANSI B16.1 |
| Radni pritisak | 10bar/16bar/25bar |
| Testiranje pritiska | |
| Shell | 15bar/24bar/37,5bar |
| Pečat | 11bar/17,6bar/27,5bar |
| Materijal | |
| Premazivanje | Unutarnji i vanjski sa epoksidnim premazom spojenim fuzijom min250μm |
|
br |
Part |
Materijal |
| 1 |
Tijelo |
DI/CI /ugljični čelik/nerđajući čelik |
|
2 |
Disc |
DI/Nerđajući čelik 304/316,AL-Bronza |
|
3 |
Stem |
SS410/SS416/SS420/SS304/SS316 |
|
4 |
Seat |
NBR/EPDM/PTFE/VITON |
03. Opis proizvoda
Osnovne karakteristike leptir ventila tipa U uključuju kompaktnu strukturu, pouzdano zaptivanje, praktičan rad i značajne prednosti u pogledu troškova, posebno u primjenama niskog{0}}do-srednjeg pritiska.
Strukturni dizajn: Kompaktan i lagan sa fleksibilnom instalacijom
Tijelo ventila tipa U nudi kraću ukupnu dužinu i manju težinu u poređenju sa tradicionalnim leptir ventilima{0}}tipa wafer. Može direktno zamijeniti nožne zasune, štedeći prostor na cjevovodu.
Performanse zaptivanja: nula-osiguranje curenja, multi-srednja kompatibilnost
Sadrži brtveni prsten od nehrđajućeg čelika U tipa koji formira elastičnu brtvu s diskom, postižući dvosmjerno nulto curenje. Pogodno za različite medije uključujući vodu, gasove, ulja, kiseline i lužine (npr. u prehrambenoj, farmaceutskoj i hemijskoj industriji).
Operativne performanse: Efikasan, rad bez napora, jednostavno održavanje
Može se ugraditi pod bilo kojim uglom; zaptivke se mogu zameniti pojedinačno, smanjujući troškove održavanja. Gornja-konstrukcija (na odabranim modelima) omogućava zamjenu unutrašnjih komponenti bez demontaže cjevovoda u aplikacijama visokog-pritiska, velikog-promjera.
Ekonomske i praktične prednosti: Niska cijena, širok raspon primjene
Po cijeni od samo 35%-40% zasuna ekvivalentnih specifikacija, uz niže troškove instalacije. Posebno isplativ-u cjevovodima velikog promjera (DN300 i više).
04. Prednosti proizvoda
Ključne prednosti leptir ventila tipa U uključuju:
Dug radni vek:
Izrađen od vrhunskih materijala, ventil pruža izuzetnu izdržljivost.
Poboljšana efikasnost:
Mehanizam za brzo otvaranje/zatvaranje ventila i vrhunske performanse zaptivanja omogućavaju preciznu kontrolu protoka, povećavajući operativnu efikasnost.
Svestrana primjena:
Uz široku primjenu u različitim industrijama, ovaj ventil služi za širok raspon namjena.
Isplativost{0}:
Zahvaljujući laganom dizajnu i pojednostavljenoj instalaciji, ovaj ventil nudi niske troškove instalacije i rada.
05. Područja primjene
Leptir ventili tipa U nalaze široku primjenu u različitim industrijama. To uključuje sljedeća područja primjene:
-
Opštinski sistem vodosnabdijevanja i odvodnje:Ovaj sistem se široko primjenjuje u mrežama općinskih vodovodnih cjevovoda, profesionalnim postrojenjima za prečišćavanje otpadnih voda i projektima cjevovoda gradskih oborinskih voda.
-
Sistem grijanja, ventilacije i klimatizacije (HVAC):Centralna klima, sistem grijanja, rashladni toranj, vrelovod.
-
Sistem protivpožarne zaštite:Protivpožarne sprinkler cijevi, protupožarne sprinkler sistemi, rezervoari za vodu.
-
Industrija prerade vode i zaštite okoliša:Postrojenja za prečišćavanje otpadnih voda, postrojenja za prečišćavanje otpadnih voda, sistemi za sanaciju okoliša.
06.Korporativne usluge
Naša kompanija pruža sveobuhvatne usluge i podršku kako bismo osigurali da svaki klijent dobije visoko{0}}kvalitetna prilagođena rješenja.
-
Dizajn po narudžbi:Nudimo OEM/ODM usluge kako bismo zadovoljili specifične potrebe industrije ili projekta.
-
Stroga kontrola kvaliteta:Svako sjedalo za narezivanje testirano je na performanse, brtvljenje i izdržljivost na pritisak.
-
Efikasna isporuka:Brza i pouzdana isporuka iz našeg proizvodnog pogona u Shanxi, Kina do kupaca širom svijeta
-
Profesionalna podrška:Naš tehnički tim nudi konsultacije i{0}}postprodajnu pomoć za instalaciju, kompatibilnost i održavanje.
07.Kvalifikacije
08.Pakovanje i transport
