01.Opisi proizvoda

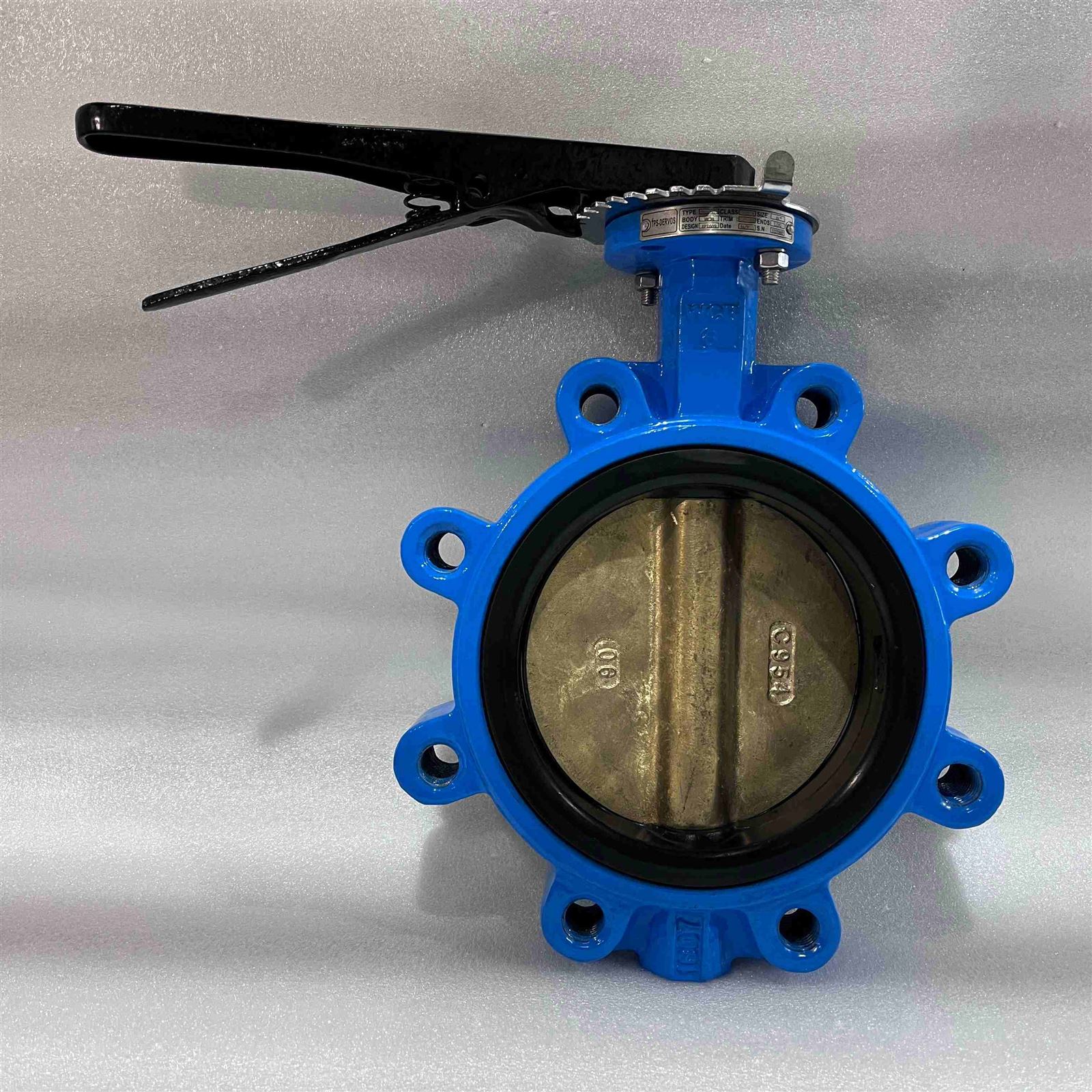

Lug leptir ventili su jedna jedinstvena varijanta među svim proizvodima leptir ventila. Livene ušice se protežu iz tijela ventila, a terenske ekipe ih postavljaju na cijevi kako bi podesile protok ili potpuno zatvorile prolaz medija. Kompletan sklop se sastoji od kućišta ventila, kružnog diska, gumenog zaptivnog prstena i jedinice pogonskog aktuatora. Operateri okreću unutrašnji deo diska kako bi proširili ili suzili unutrašnji put protoka. Ovo jednostavno kretanje omogućava radnicima da podese količinu tekućine koja se kreće kroz cijevi, uz regulaciju vrijednosti tlaka u cijevima.

Ovaj ventil zauzima daleko manje prostora za ugradnju i lakši je u odnosu na mnoge druge tipove ventila. Takve praktične osobine čine ga solidnim odabirom za svaki cjevovod kojem je potrebno i zatvaranje i fino podešavanje protoka. Posebno dobro radi u krugovima gdje precizna kontrola tekućine ne može biti ugrožena.

ac3148099af41e96f5b47074af76e518

02.Osnovni parametri

Standard	EN593/ ISO 5752 /BS5155/AWWA C504 Bušenje prirubnica je prema DIN 2501, BS4504, ANSI B16.1
Radni pritisak	10bar/16bar/25bar
Testiranje pritiska
Shell	15bar/24bar/37,5bar
Pečat	11bar/17,6bar/27,5bar
Materijal
Tijelo	DI/CI /ugljični čelik/nerđajući čelik
Disc	DI/Nerđajući čelik 304/316,AL-Bronza
Shaft	Nerđajući čelik 410/416/420
Seat	EPDM/NBR
Premazivanje	Unutarnji i vanjski sa epoksidnim premazom spojenim fuzijom min250μm

VELIČINA	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	Težina (kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270

03. Princip rada

Ne postoje velike razlike između leptir ventila i standardnih tipova leptira kada je u pitanju njihov rad. Volumen protoka se podešava rotacijom unutrašnje disk jedinice. Ključni radni koraci su raščlanjeni u nastavku.

Logika rotacije diska

Kružni disk upravlja svim kontrolama protoka unutar jedinice ventila. Fabrike lijevaju ovaj komad metalnim ili plastičnim kundacima. Povezuje se direktno na vanjske aktuatore preko dugačke osovine ventila. Ručne poluge, pneumatski cilindri ili električni motori okreću osovinu, a disk se okreće u tandemu s tim kretanjem.

Logika podešavanja protoka

Svaki pomak ugla rotacije diska mijenja koliko se širi unutrašnji kanal protoka otvara. Na-operateri na lokaciji okreću disk tako da odgovara zahtjevima web lokacije u stvarnom-vremenu. Okrenite ga do kraja i nijedan medij ne može proći. Širi uglovi otvaranja omogućavaju da veće količine tečnosti putuju kroz cevovode.

Kako se postiže čvrsto zaptivanje

Gumeni zaptivni prsten nalazi se u sendviču između tijela ventila i diska kako bi se u potpunosti prekinuo protok tekućine. Ukupni kvalitet zaptivanja zavisi od dva faktora: sirovog materijala prstena i unutrašnjeg strukturalnog rasporeda. Najčešći materijali za brtvljenje uključuju standardnu gumu, PTFE i različite metalne legure.

Izrazita strukturna karakteristika lug

Integrirane livene ušice koje vire iz tijela ventila odvajaju ovaj dizajn od leptir ventila. Ove podignute izbočine povećavaju ukupnu krutost karoserije, drže disk u stabilnoj rotaciji i ublažavaju teške udare od brzo-tečnih medija koji se kreću.

04.Primarne komponente

Telo ventila:

Ovaj komad čini vanjski glavni okvir cijelog leptir ventila. Proizvodni pogoni ga lijevaju od sivog lijeva, nehrđajućeg čelika ili legiranog željeza. Leptir ventili sa ušima dodaju jedno-komad livene ušice na spoljne zidove. Ove papučice podižu strukturnu čvrstoću i čvrsto zaključavaju sve unutrašnje sklopove.

disk:

Ova okrugla komponenta kontroliše svu aktivnost prolaska tečnosti. Njegov oblik ostaje uglavnom kružnog ili ovalnog oblika, izgrađen od lijevanog željeza, legure bakra ili nehrđajućeg čelika. Nalazi se na unutrašnjem zidu tijela ventila, a rotacija mijenja koliko tekućine može proći.

Stablo ventila:

Ovaj spojni komad povezuje disk i vanjski pogonski aktuator. Rotacija osovine pomiče disk da otvori ili zatvori puteve protoka. Sva osovina ventila se proizvode od metala otpornih na rđu-.

Brtveni prsten:

Popunjava uske praznine između diska i tijela ventila kako bi se u potpunosti zaustavilo curenje medija. Kupci biraju gumene, PTFE ili metalne zaptivne umetke na osnovu stvarnog radnog okruženja cevovoda.

aktuator:

Formati vožnje pokrivaju ručne, električne, pneumatske i hidraulične varijante. Moment se prenosi kroz osovinu ventila za okretanje unutrašnjeg diska i podešavanje protoka tečnosti. Ventili malih{2}}otvora se dobro slažu sa ručnim ručkama. Električne i pneumatske pogonske jedinice odgovaraju cijevnim mrežama za automatizirano daljinsko upravljanje.

Struktura lug:

Izlivene podignute ušice na tijelu ventila povećavaju ukupnu strukturnu krutost. Podnose veća opterećenja pod pritiskom fluida i nude čvrstu montažnu podršku za sklopove diskova i osovina ventila.

05. Prednosti proizvoda

Kompaktna konstrukcija sa laganom ukupnom masom

U poređenju sa drugim kategorijama ventila, leptir ventili sa ušima zauzimaju manje prostora tokom instalacije. Manja ukupna težina također pojednostavljuje montažu na terenu i kasnije rutinsko održavanje.

Precizno podešavanje zapremine protoka tečnosti

Okretanje ugrađenog- diska omogućava fina podešavanja protoka medija. Ova osobina čini ventil široko prihvaćenim na cevovodima sa strogim standardima kontrole tečnosti.

Pouzdan efekat čvrstog zaptivanja

Optimizirani raspored između zaptivnog prstena i diska pruža pouzdane performanse zatvaranja. Propuštanje unutrašnjeg otvora se efikasno sprečava pod redovnim radnim opterećenjima.

Brza, jednostavna montaža na terenu

Njegov jednostavan integrirani raspored ne zahtijeva složene pomoćne armature ili specijalizirane alate za ugradnju. Vrijeme izgradnje se skraćuje, a u skladu s tim opadaju i ukupni inženjerski troškovi.

Fleksibilno usklađivanje pogonske opreme

Više tipova aktuatora može se slobodno montirati prema individualnim zahtjevima projekta. Dizajn odgovara i potpuno automatskim i ručnim scenarijima rada na-lokaciji.

Niska potrošnja za redovno održavanje

Raspored unutrašnjih komponenti ostaje jednostavan i lak za pregled. Istrošeni rezervni umeci se mogu odvojiti i zameniti uz minimalan napor. Zastoji opreme i periodični troškovi održavanja značajno opadaju.

06. Područja primjene

Snažan kapacitet podešavanja protoka, pouzdane performanse zaptivanja i kompaktne strukturne karakteristike omogućavaju leptir ventilima sa ušicom da se uklope u širok spektar industrijskih cevnih mreža. Najbolje radi na krugovima za isporuku tekućine srednjeg i niskog{1}}pritiska. Glavni sektori aplikacija su poredani na sledeći način.

Petroleum Industry

Regulišite zapremine protoka za sirovu naftu, gorivi gas, prirodni gas i druge tečne medije{0}}povezane sa naftom.

Hemijska industrija

Upravljajte brzinama prijenosa hemijskih sirovih tekućina, mješavina rastvarača i kiselih{0}}mješovitih otopina.

Industrija proizvodnje energije

Podesite protok fluida unutar vodova za cirkulaciju rashladne vode i mreže cjevovoda za paru.

HVAC sistemi

Podesite cirkulišuću vodu i protok vazduha za setove opreme za grejanje, ventilaciju i klimatizaciju.

Općinski vodovod i odvodnja

Kontrolirajte protok tekućine na gradskim vodovodnim cijevima i kanalizacijskim cijevima.
