Opis proizvoda
Šta je pneumatski leptir ventil od nodularnog gvožđa?
Pneumatski leptir ventili od nodularnog gvožđa su pneumatski leptir ventili sa kućištima ventila od nodularnog gvožđa, koji pripadaju potkategoriji pneumatskih leptir ventila. Oni kombinuju prednosti automatizovanog upravljanja koje se nalazi u pneumatskim leptir ventilima sa visokom čvrstoćom i otpornošću na udar nodularnog gvožđa, što ih čini veoma isplativim-ventilima za uključivanje/isključivanje/regulaciju za industrijske cjevovode fluida. Široko su primjenjivi na uobičajene medije kao što su voda, kanalizacija, zrak i ulje.
Strukturni sastav
Konkurentska prednost
Telo ventila
Napravljen od nodularnog gvožđa, koji nudi visoku čvrstoću, dobru žilavost i jaku otpornost na koroziju. Može izdržati visok pritisak i prilagoditi se različitim radnim okruženjima, pružajući stabilan oslonac i prostor za brtvljenje za cijeli ventil.
01
Butterfly Plate
Obično je napravljen od nodularnog gvožđa ili drugih odgovarajućih materijala, u obliku je diska- i postavljen je duž prečnika cevi. Okreće se oko ose stabla ventila da kontroliše otvaranje i zatvaranje ventila.
02
Stem ventila
Uglavnom napravljen od ugljičnog čelika ili nehrđajućeg čelika, povezuje leptir ploču i pneumatski aktuator, prenoseći obrtni moment i osiguravajući preciznu rotaciju leptir ploče.
03
Seals
Zaptivni materijal sedišta ventila je često guma, kao što je EPDM ili NBR. Koristeći elastičnost gume, postiže dobro zaptivanje, obezbeđujući dvosmerno zaptivanje i sprečavajući curenje medija.
04

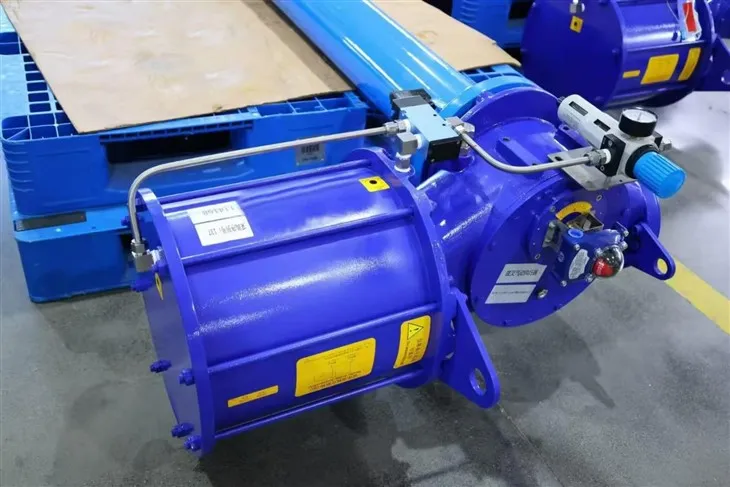

Pneumatski aktuator
Mehanički spojen na tijelo leptir ventila, prima signale pritiska zraka za pokretanje rotacije leptir ploče. Omogućava daljinsko upravljanje i automatizirani rad, a dostupan je u tipovima dvostrukog-i jednostrukog-smjera (povratak s oprugom).
05
Ključne karakteristike
Ekskluzivne prednosti materijala duktilnog gvožđa
Visoka čvrstoća i otpornost na udarce
Može izdržati uticaj cevovodnih tečnosti i vibracije iz spoljašnjeg okruženja instalacije. Ne može se lako deformirati ili pucati, što ga čini pogodnim za složene primjene kao što su gradsko vodosnabdijevanje i odvodnja, te tretman kanalizacije.
Visoka isplativost
Performanse su bliske onima kod kućišta ventila od lijevanog čelika, dok je cijena daleko niža od lijevanog čelika i nehrđajućeg čelika. Posebno je pogodan za ventile velikog-promjera iznad DN300, značajno smanjujući troškove nabavke projekta.
Dobra otpornost na koroziju
Nakon premaza/gumene obloge, tijelo ventila može izdržati koroziju od vode, kanalizacije, slabih kiselina i lužina, itd., eliminirajući potrebu za čestim zamjenama.
Good Casting Performance
Može se lijevati u tijela ventila velikog{0}}promjera, složena-struktura kako bi se zadovoljile potrebe različitih metoda povezivanja (vafer, prirubnica).
Opće prednosti pneumatskog leptir ventila
Brzo otvaranje i zatvaranje
Prebacivanje se može završiti rotacijom od 90 stepeni, što rezultira kratkim vremenom odziva, pogodnim za cjevovode koji zahtijevaju brzo uključivanje/isključivanje.
Nizak otpor protoka
Nakon otvaranja, disk je paralelan sa smjerom srednjeg protoka, što rezultira malim gubitkom tlaka i dobrom uštedom energije.
Pogodna instalacija i održavanje
Mala veličina i mala težina, zahtijevaju minimalan prostor za instalaciju; demontaža ne zahtijeva potpuno uklanjanje, potrebna je samo zamjena zaptivki ili aktuatora.
Tehničke specifikacije
- Opći tip, model D641X/D671X - 10Q/16Q
| Kategorija parametra | Specifični parametri | Napomene |
| Nazivni prečnik (DN) | DN50-DN1200 | Pokrivene glavne specifikacije, veći prečnici se mogu prilagoditi |
| nazivni pritisak (PN) | 0,6/1,0/1,6/2,5 MPa | Pogodno za konvencionalne industrijske uslove pritiska |
| Materijal kućišta ventila | Nodularno željezo (QT450-10) | Visoka čvrstoća, dobra žilavost, otpornost na udarce i koroziju |
| Leptir pločasti materijal | Nodularno željezo / 304 / 316 nerđajući čelik | Odabrano prema korozivnosti medija |
| Zaptivni materijal | EPDM/NBR/PTFE | EPDM pogodan za vodu/paru, NBR pogodan za ulja, PTFE pogodan za kiseline i baze |
| Način povezivanja | Tip pločice, Tip prirubnice | Tip pločice za kompaktnu ugradnju, tip prirubnice za visoki pritisak |
| Pneumatski aktuator | Duple{0}}/jednostavne{1}}e (proljetni povratak) | Dvostruko{0}}djelovanje zahtijeva zrak za otvaranje i zatvaranje, jednostruko-radnje se automatski resetuje u slučaju kvara |
| Pritisak izvora zraka | Dvostruko{0}} djelovanje: 0,4–0,6 MPa; Jednostruko djelovanje: 0,5–0,7 MPa | Zahtijeva filter za stabilizaciju pritiska od tri-jedinice{1}}. |
| Primjenjiva temperatura | EPDM: -20 stepeni -120 stepeni; PTFE: -40 stepeni -180 stepeni | u zavisnosti od materijala za brtvljenje |
| Kontrolni metod | On/Off (dva-položaja) / Regulisano (4-20mA pozicioner) | Regulisani tip se koristi za proporcionalnu kontrolu protoka. |
| Vrijeme otvaranja/zatvaranja | Manje ili jednako 3-5s (DN manje od ili jednako 300) | Vrijeme može biti nešto duže za veće prečnike. |
| Leakage Class | Meka zaptivka do ANSI B16.104 Klasa VI | Dvosmjerna brtva,-dizajn bez curenja. |
Uobičajene klasifikacije
Po vrsti zaptivanja
Pneumatski leptir ventil od mekog{0}}nodularnog gvožđa
Zaptivni element je guma ili PTFE, pruža odlične performanse zaptivanja (do nula curenja), temperaturnu otpornost manju ili jednaku 120 stepeni, otpornost na pritisak manju ili jednaku PN16, pogodan za čiste medije kao što su čista voda, kanalizacija i vazduh.
Pneumatski leptir ventil sa tvrdom{0}}brtvom od nodularnog gvožđa
Brtvena površina je metalna legura, sa temperaturnom otpornošću do 400 stepeni i otpornošću na pritisak do PN40, pogodna za paru na visokim{2}}temperaturama i medije koji sadrže malu količinu čestica, ali je preciznost zaptivanja nešto niža od one kod mekog zaptivača.
Po načinu povezivanja
Pneumatski leptir ventil od nodularnog lijeva
Ventil je u sendviču između dvije prirubnice cjevovoda, nudeći jednostavnu instalaciju i nisku cijenu, što ga čini najčešće korištenim tipom, pogodnim za prečnike DN50~DN2000.
Pneumatski leptir ventil sa prirubnicom od nodularnog lijeva
Tijelo ventila ima vlastitu prirubnicu, pričvršćenu vijcima na prirubnicu cjevovoda, pruža bolje performanse zaptivanja, pogodno za primjene visokog{0}}pritiska, velikog-promjera (DN1000 i više).
Tipični scenariji primjene
Municipal Engineering
Glavni ventili u ovom scenariju se koriste za gradsko vodosnabdijevanje, ulazne/izlazne cjevovode postrojenja za prečišćavanje otpadnih voda i cjevovode za drenažu kišnice.
HVAC
Cirkulacioni cjevovodi rashladne i tople vode centralnih klimatizacijskih sistema zgrada koriste se za regulaciju protoka i kontrolu uključivanja/isključivanja sistema.
Industrijska cirkulirajuća voda
Cjevovodi za cirkulaciju i rashladnu vodu u industrijama kao što su čelik, hemikalije i proizvodnja papira dizajnirani su da izdrže udare tekućine i manje nečistoće.
Poljoprivredno navodnjavanje
Kontrola glavnog cjevovoda za velike-sisteme za navodnjavanje poljoprivrednog zemljišta prilagođena je vanjskim vlažnim i vibracijama{1}}okruženjima.
Pakovanje i transport
