Osnovni parametri
| Stavka | Standardna vrijednost |
|---|---|
| Nominalni radni pritisak | PN10, PN16 (konvencionalni); PN25 prilagođen za visoki pritisak |
| Tvornički hidrostatički ispitni tlak | 2 puta nominalni pritisak (0,32MPa za PN16 cijevi) |
| Nepropusnost vakuuma | Nema curenja ispod -0,09MPa |
| Dozvoljeno aksijalno širenje i kontrakcija | ±15 mm po jednom spoju |
| Dozvoljeni ugao otklona | DN80~DN300: 4 stepena; DN350~DN600: 3 stepena; DN700 i više: 2 stepena |
| Otpor na{0}}izvlačenje (cijevi klase K9) | DN100 Veći ili jednak 90kN; DN300 Veći ili jednak 280kN; DN600 Veći ili jednak 620kN |
Specifikacije proizvoda
| DN | Outer Socket Dia | Bolt Circle Dia | Inner Socket Dia | Bolt Size | Količina vijaka |
|---|---|---|---|---|---|
| 100 | 262 | 210 | 138 | M16 | 4 |
| 150 | 313 | 262 | 189 | M16 | 6 |
| 200 | 366 | 312 | 240 | M16 | 6 |
| 250 | 418 | 366 | 293.6 | M16 | 8 |
| 300 | 471 | 420 | 344.8 | M16 | 8 |
| 350 | 524 | 474 | 391.6 | M20 | 10 |
| 400 | 578 | 526 | 447.6 | M20 | 12 |
| 500 | 686 | 632 | 552.0 | M20 | 14 |
| 600 | 794 | 740 | 654.8 | M20 | 16 |
| Jedinica mm | |||
| Nazivni promjer cijevi (D) | Debljina cijevi (T) | Dimenzije svakog dijela - H | Dimenzije svakog dijela - L |
|---|---|---|---|
| 75 | 11 | 25 | 300 |
| 100 | 11 | 25 | 300 |
| 150 | 12 | 25 | 300 |
| 200 | 12 | 25 | 300 |
| 250 | 12 | 25 | 300 |
| 300 | 13 | 35 | 350 |
| 350 | 13 | 35 | 350 |
| 400 | 14 | 35 | 350 |
Specifikacije: DN75-2600, specifične dimenzije se mogu prilagoditi prema zahtjevima kupca.
Dodatna oprema za proizvode

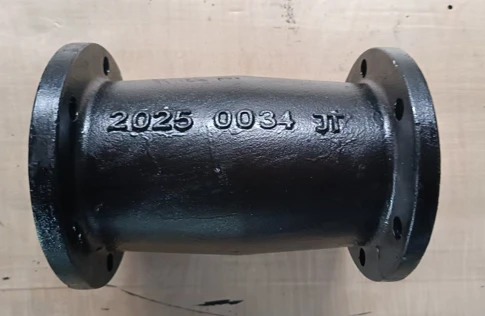

Dupla prirubnica:
Koristi se za spajanje dvije cijevi, pružajući strukturnu podršku i temelj za povezivanje.
Pritisni prsten:
Gumena brtva je osigurana steznim djelovanjem između dvostruke prirubničke čahure i vijaka, osiguravajući integritet i stabilnost spoja.
Gumeni prsten tipa K{0}}:
Ključna zaptivna komponenta koja sprečava curenje tečnosti iz cjevovoda i može se prilagoditi različitim uvjetima okoline.
Vijci za pričvršćivanje:
Koristi se za pričvršćivanje prirubnica i duplih prirubničkih navlaka kako bi se osigurala sigurna veza.
Product Coating

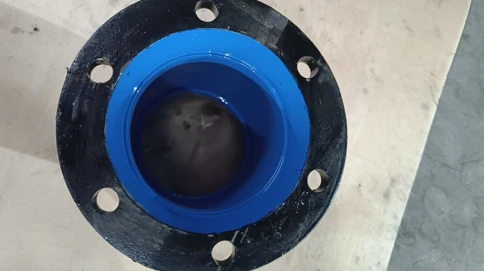

Mehanički spoj nodularnog gvožđa ima FBE premaz iznutra i standardnu asfaltnu boju sa vanjske strane.
Prednosti FBE uglavnom se ogledaju u sljedeća četiri aspekta:
FBE ima odličnu otpornost na koroziju.
Formira snažnu adheziju na metalnu podlogu putem topljenja i očvršćavanja pri visokim{0}}temperaturama, koja može izdržati ljuštenje i stvaranje mjehura i ima anti-zaštitu od korozije do 20-30 godina.
Ispunjava uslove zaštite životne sredine
Pogodan za korisnike i ekološki prihvatljiv
Ima visoku tvrdoću i otpornost na habanje.
Tokom transporta, ugradnje i zakopavanja, može izdržati ogrebotine, udarce i oštećenja tla, održavajući integritet premaza.
Otporan na koroziju od hemijskih medija kao što su kiseline, baze i rastvori soli.
Pokazuje visoku stabilnost u scenarijima kao što su hemijska obrada i tretman otpadnih voda.
Poređenje specifikacija
| Comparison Item | K{0}}Tip mehanički spoj | T-Upišite Push{1}}in Joint |
|---|---|---|
| Rastavljanje | Za višekratnu upotrebu i lako održavanje | Jednostruko{0}}uklapanje, teško se rastavlja |
| Izvucite{0}}otpor | Odličan, za padine, prijelaze rijeka i podizanje cijevi | Slabo; sidreni blokovi potrebni za duge ravne ukopane cjevovode |
| Deflection Capacity | Max 4 stepena | 3~5 stepeni, malo veći otklon |
| Brzina izgradnje | Sporo, zahtijeva zatezanje više vijaka | Brza, direktna montaža |
| Tipična primjena | Ventilske komore, krivine, prelazi rijeka, zone naselja, čvorovi održavanja | Dugački pravi komunalni vodovod |
Competitive Advantage
|
Comparison Item |
Čvrsti prirubnički spoj |
Gurnite{0}}u spojnicu utičnice |
Mehanički spoj nodularnog gvožđa (osnovne prednosti) |
|
Kompenzacija skretanja i ekspanzije |
Potpuno kruta veza, bez aksijalnog proširenja ili kutnog otklona; nema tampon za deformaciju cijevi |
Samo minimalno širenje i otklon sa ograničenim kapacitetom kompenzacije, nestabilan na deformacije |
Ugrađena-dvostruka kompenzacija za ugaoni otklon i aksijalno širenje. Efikasno nadoknađuje neravnomjerno slijeganje temelja, termičko širenje i kontrakciju i manje devijacije terena, pogodno za složene geološke uslove |
|
Učinak prema nagodbi o osnivanju |
Loša prilagodljivost. Blago slijeganje temelja ili neusklađenost cijevi lako olabave zaptivke i uzrokuju curenje |
Toleriše samo trivijalno poravnanje; umjereno slijeganje dovodi do labavih spojeva i dislokacije brtve, što rezultira curenjem vode |
Fleksibilno zaptivanje plus čvrsta struktura zaključavanja. Zaptivka se prilagođava površini cijevi sa pomakom cijevi, značajno smanjujući slijeganje-izazvano curenje i pruža superiornu dugoročnu pouzdanost |
|
Dizajn protiv izvlačenja i zatezanja |
Fiksira se samo krajnjim-vijcima bez namenske strukture protiv-odvajanja; zatezna sila se isključivo oslanja na prednaprezanje vijka |
Nema nezavisne mehaničke strukture protiv -izvlačenja. Ograničena vlačna otpornost koja se oslanja samo na trenje gumene zaptivke, bez čvrstog zaključavanja |
Specijalna sidrena-konstrukcija protiv izvlačenja stegnuta vijcima. Dvostruka zaštita krutog mehaničkog ograničenja i fleksibilne brtve, izvanredna otpornost na zatezanje i izvlačenje za eliminaciju rizika od odvajanja cijevi |
|
Pogodnost za usluge visokog{0}}pritiska |
Samo za uslove niskog-pritiska. Neravnomjerno naprezanje vijaka pod visokim pritiskom vode ili vodenim udarom dovodi do gubitka tlaka zaptivke i curenja |
Veliki defekti pod visokim pritiskom i velikim prečnikima. Fluktuacije pritiska vode i vodeni čekić lako prevazilaze trenje brtve, pokrećući razdvajanje spojeva i pucanje cijevi |
Standardno za PN10/PN16, prilagodljivo za PN25. Stabilne performanse za prijenos vode pod visokim{3}}pritiskom, magistralne cjevovode velikog-prečnika i izlaze pumpnih stanica, odlična otpornost na vodene udare i odvajanje |
|
Efikasnost instalacije |
Potrebno je striktno poravnanje, zamorno zatezanje vijaka, zahtjevi visoke preciznosti za konstrukciju |
Potrebni specijalni alati za umetanje, visoki zahtjevi za poravnanje cijevi, teški za rad jedne{0}}osobe |
Nije potrebno precizno poravnanje. Brza montaža preko uvodnice i vijaka u roku od 5-10 minuta po spoju. Jednostavan rad za radnike uz kratku obuku, preko 70% veća efikasnost izgradnje |
|
Tipični scenariji primjene |
Priključci fiksne opreme u zatvorenom prostoru sa stabilnim tlom i bez rizika od slijeganja |
Cjevovodi niskog-pritiska, malog-promjera ukopani na stabilnoj geologiji |
Puna-primjena scenarija: općinsko vodosnabdijevanje i odvodnja, zaštita od požara, industrijska cirkulirajuća voda, zatrpani cestovni cjevovodi, područja mekog tla, seizmičke zone i magistralni cjevovodi-visokog pritiska |
Karakteristike
Sveobuhvatan sistem protiv korozije
Sadrži epoksidni ugljeni katran ili Fusion Bonded Epoxy (FBE) premaze na unutrašnjosti i eksterijeru cijevi, zajedno s antikorozivnim premazom u spreju na odljevcima, osiguravajući dugotrajnu-stabilnost u korozivnim sredinama koje uključuju kiselo ili alkalno tlo i podzemne vode.
Širok raspon veličina
Standardizirana proizvodnja u cijelom rasponu od DN80 do DN2600 omogućava primjenu u svemu, od malih općinskih cijevi do velikih vodovodnih cijevi; kompatibilan sa standardiziranim priborom za ugradnju i vrlo svestran.
Predstavljanje kompanije
Pakovanje i transport
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., koji se nalazi u provinciji Shanxi, Kina, jedan je od glavnih proizvođača cijevnih spojnica, cijevi, raznih ventila i poklopaca za šahtove od nodularnog lijeva, koji u potpunosti koristi bogate industrijske sirovine u regiji.
Za više informacija kontaktirajte nas putem: WhatsApp/WeChat: +86 18334738900;
