Pregled proizvoda

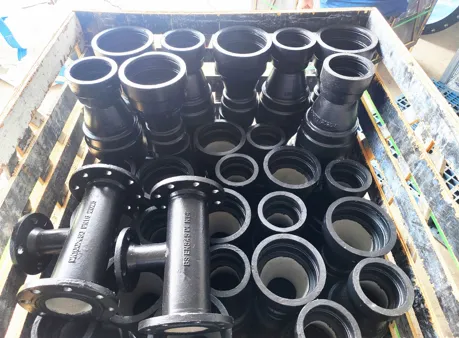

Konusni cijevni fitinzi sa utičnicom od nodularnog željeza imaju integriranu kompozitnu strukturu koja kombinuje utičnicu i konusni dizajn, prilagođen za-konstrukciju cjevovoda na licu mjesta sa odličnom kompatibilnošću. Jedan kraj fitinga je standardna utičnica visoke preciznosti dimenzija i glatkog unutrašnjeg zida, što omogućava direktnu vezu sa odgovarajućim cevima od nodularnog gvožđa. Zaptivanje se postiže namenskim gumenim zaptivkama, koje ne zahtevaju zavarivanje ili prirubničko pričvršćivanje. Drugi kraj je integralno formiran konusni reduktor sa blagim nagibnim konusom, koji omogućava glatko povećanje ili smanjenje nominalnog prečnika cevi.
Ključni tehnički parametri
| Stavka | Parametar |
|---|---|
| Materijal | Nodularno željezo QT450-10 / GGG50 |
| Struktura | Integrirana utičnica i konusni reduktor |
| Vrsta veze | Utični spoj sa gumenom zaptivkom |
| Nominal Diameter | DN100 ~ DN1200 (prilagodljivo) |
| Klasa pritiska | PN10, PN16, PN25 |
| Standard | EN545, ISO2531, GB/T13295 |
| Premazivanje | Vanjski: Bitumenska boja / FBE premaz Obloga: Obloga od cementnog maltera |
Karakteristike
Brza i praktična instalacija: konusni spojevi za cijevi od nodularnog lijeva imaju standardne dimenzije i snažnu zamjenjivost. Povezivanje se može završiti jednostavnim-umetanjem na licu mjesta, skraćujući vrijeme izgradnje. Pogodno za izgradnju novih cjevovoda i projekte sanacije postojećih cijevi.
Fleksibilno zaptivanje utičnice
Precizno izrađena utičnica radi sa gumenim brtvama za brtvljenje. Nisu potrebni zavarivanje ili vijci. Spoj toleriše blago slijeganje, aksijalno širenje i ugaoni otklon kako bi pružio stabilne performanse{2}}otporne na curenje.
Pojednostavljeni konusni protočni kanal
Nježna konusna površina omogućava glatki prijelaz prečnika, smanjuje turbulenciju i gubitak glave, minimizira nakupljanje sedimenta i osigurava stalan transport tekućine.
Napomene o instalaciji
Pregledajte i očistite krajeve cijevi
Prije ugradnje, provjerite površine utičnica i spojnica fitinga i cijevi. Uklonite neravnine, pijesak, masnoću i prljavštinu. Uvjerite se da nema pukotina ili oštećenja na utičnicama/priključcima, kao i da gumene zaptivke nemaju starenje, deformacije i defekte.
Postavite gumenu zaptivku
Postavite gumenu zaptivku ravnomerno u utor. Uvjerite se da brtva potpuno stoji na svom mjestu bez uvrtanja. Ravnomjerno nanesite odobreno mazivo na zaptivku i vanjsku površinu priključka. Podmazivanje ulja ili masti je zabranjeno, jer može oštetiti gumu.
Poravnavanje i umetanje
Držite priključak i utičnicu koaksijalne. Gurnite naglavak polako i postojano do označene dubine umetanja. Nemojte nasilno udarati čekićem kako biste spriječili lomljenje utičnice ili pomicanje brtve. Provjerite položaj brtve nakon umetanja kako biste izbjegli istiskivanje.
Kontrolirajte otklon zgloba
Fleksibilni spoj utičnice omogućava ograničeni ugaoni otklon, koji ne smije premašiti navedeni maksimalni dozvoljeni ugao, kako bi se spriječilo curenje uzrokovano neravnomjernim opterećenjem brtve. Podloga cijevi mora biti ravna kako bi se izbjeglo lokalno ovjesanje.
Zahtjev za zatrpavanje
Zatrpavanje može započeti tek nakon pregleda spojeva. Koristite gradirani pijesak ili običnu zemlju. Simetrično kompaktno u slojevima s obje strane cijevi. Nemojte gomilati zemlju na jednoj strani kako biste izbjegli pomicanje fitinga.
Test pritiska
Izvršite hidrostatičko ispitivanje nakon instalacije cjevovoda. Polako podižite pritisak i provjerite sve spojeve na curenje. Potpuno zatrpavanje završite tek nakon prolaska testa.
Zaštita skladištenja
Zaštitite utičnice tokom skladištenja i izbegavajte udarce. Ne izlažite gumene zaptivke dugo-direktnoj sunčevoj svjetlosti na gradilištu kako biste spriječili starenje.
Stvarni problemi cjevovoda koje rješava
Rizik od curenja na krutim spojevima promjenjivog -promjera
Tradicionalni zavareni čelični reduktori lako pucaju pod geološkim pomakom i promjenom temperature, dok kruti reduktori s prirubnicom otpuštaju vijke nakon-dugotrajnih vibracija. Fleksibilno zaptivanje utičnice apsorbira mikro pomicanje, zadržavajući integritet zaptivanja čak i sa malim pomakom cijevi, zaustavljajući podzemne vode i otpadne vode bez prihoda.
Začepljenje i nakupljanje sedimenta pri naglim promjenama veličine cijevi
Pravo{0}}stepena redukujuća struktura stalno zadržava mulj, vlakna i sediment, izazivajući lokalnu blokadu cijevi. Pojednostavljena konusna unutrašnja stijenka vodi glatki protok tekućine, smanjujući prianjanje ostataka i smanjujući uobičajenu učestalost jaružanja cjevovoda.
Visok trošak zamjene za lomljive reduktore od lijevanog željeza
Konusni fitinzi od sivog liva pucaju pod pritiskom zatrpavanja i opterećenjem vozila, zbog čega je za zamjenu potrebno iskopavanje cijelog{0}}odjeljka cjevovoda. Otpornost na udarce nodularnog gvožđa izbjegava krhko lomljenje, a brzo rastavljanje utičnice zahtijeva samo lokalnu zamjenu zaptivke bez-iskopavanja puta velikih razmjera.
Scenariji aplikacija
Projekti općinskog vodosnabdijevanja
Nove gradske vodovodne mreže i sanacija starih vodovodnih cevovoda, za prelaz prečnika između glavnih i odvojnih cevi.
Sistemi cjevovoda oborinskih voda i kanalizacije
Zatrpani gradski cjevovodi kišnice i kanalizacije. Glatka konverzija veličine cijevi smanjuje nakupljanje sedimenta.
Projekti vodoprivrede i crpnih stanica
Srednji i mali sistemi za transport vode i cjevovodi pumpnih stanica, pogodni za radne uslove sa udarom vodenog udara.
