Opis proizvoda
Dvostruka-prirubnica 90-koljena su posebno dizajnirana za pouzdane promjene smjera u cijevnim sistemima. Proizvedeni od visokokvalitetnog nodularnog gvožđa tehnikom livenja, odlikuju se čvrstim strukturalnim integritetom i sigurnim prirubničkim spojevima. OEM prilagođavanje je dostupno.
Osnovni parametri
| Stavka | Specifikacija |
|---|---|
| Naziv proizvoda | Dvostruko-Koljeno 90 stepeni prirubnice |
| Materijal | Nodularno željezo EN-GJS-450-10 (QT450-10) |
| Standardi | ISO 2531 / EN 545 / EN 598 |
| Standardna prirubnica | EN 1092-2 / ISO 7005-2 / BS EN 1092 |
| Ocena pritiska | PN10 / PN16 / PN25 |
| Nominal Diameter | DN50 – DN2000 |
| Bend Radius | R=1D (kratki radijus) / R=1.5D (dugi radijus) |
| Stavka | Vrijednost |
|---|---|
| Prikladni mediji | Pitka voda, kanalizacija, plin, morska voda |
| Radna temperatura | -20 stepeni ~ +80 stepen (EPDM brtva) |
| Nodularnost | Veće ili jednako 80% |
| Brinell tvrdoća | 150–230 HBW |
| Izduženje | Veće ili jednako 10% |
| Zatezna čvrstoća | Veća ili jednaka 420 MPa |
| Snaga prinosa | Veća ili jednaka 300 MPa |
| Hidrostatički ispitni pritisak | 1,5 × PN (test ljuske) |
| Stavka | Opcije |
|---|---|
| Eksterni premaz | Bitumenska boja / Fusion Bonded Epoxy (FBE) / Poliuretan (PU) |
| Unutrašnja obloga | Obloga od cementnog maltera / epoksidna keramika |
| Flange Face | Ravno lice (FF) / podignuto lice (RF) |
| Materijal zaptivke | EPDM / NBR / Fleksibilni grafit |
Specifikacije i dimenzije
| Nominalna veličina DN | OD D (mm) | Centar{0}}do-Face F (mm) | D₁ prirubnice (mm) | Rupe za vijke × Dia. | Pribl. Težina (kg) |
|---|---|---|---|---|---|
| DN50 | 56 | 95 | 165 | 4 × 18 | 7.5 |
| DN80 | 89 | 118 | 200 | 8 × 18 | 14.2 |
| DN100 | 114 | 133 | 220 | 8 × 18 | 21.0 |
| DN150 | 170 | 190 | 285 | 8 × 22 | 48.5 |
| DN200 | 222 | 250 | 340 | 8 × 22 | 82.0 |
| DN300 | 326 | 375 | 445 | 12 × 22 | 178 |
| DN400 | 429 | 500 | 565 | 16 × 26 | 325 |
| DN500 | 532 | 625 | 670 | 20 × 26 | 520 |
| DN600 | 635 | 750 | 780 | 20 × 30 | 760 |
| DN800 | 838 | 1000 | 1015 | 24 × 33 | 1,420 |
| DN1000 | 1041 | 1250 | 1230 | 28 × 33 | 2,280 |
| DN1200 | 1244 | 1500 | 1455 | 32 × 36 | 3,350 |
Karakteristike proizvoda
Precizno savijanje od 90 stepeni:Stroga kontrola nad uglovima savijanja i tolerancijama od centra{0}}do-dimenzija osigurava precizno usmjeravanje, olakšavajući raspored i povezivanje sistema.
Monoblok livenje:Proizvedeno integralnim livenjem u pesak, eliminišući slabe tačke zavara; osigurava ujednačenu raspodjelu pritiska i nudi odličnu otpornost na vodene udarce i zamor.
Dvostruka{0}}prirubnička veza:Standardizirani krajevi s prirubnicama omogućavaju direktno spajanje vijcima na ventile, dilatacijske spojeve i cijevi, osiguravajući jednostavnu instalaciju i uklanjanje, kao i snažnu kompatibilnost sistema.

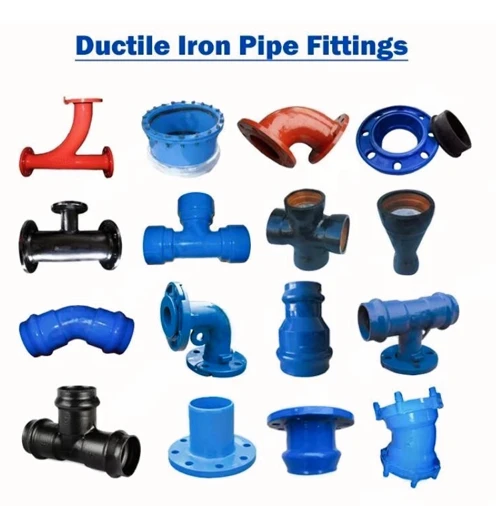

Izlog proizvoda
