Predmetni koncept
Pogledajmo pobliže "fitinge za cijevi od nodularnog željeza". Ovo je vrlo važan koncept jer u stvarnom inženjeringu cjevovoda, ravne cijevi su samo temelj; razni cijevni spojevi su ključ za promjenu smjera cjevovoda, grananje, smanjenje promjera i spajanje.

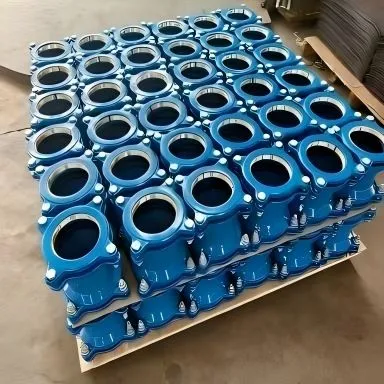

Fitingi za cijevi od nodularnog lijeva su spojevi cijevi od nodularnog lijeva. Oni dijele ista svojstva materijala kao i ravne cijevi od nodularnog željeza (visoka čvrstoća, visoka žilavost, otpornost na koroziju) i povezani su na ravne cijevi ili druge cijevne spojnice preko specifičnih tipova interfejsa (kao što su tip T-, tip K- i tip prirubnice) kako bi formirali potpun i zapečaćen sistem cjevovoda.
Glavne karakteristike
01. Odličan materijal: nasljeđuje sve prednosti nodularnog gvožđa, visoke čvrstoće i dobre žilavosti, i može izdržati visoki unutrašnji pritisak i vanjsko opterećenje.
02. Pouzdano zaptivanje: Kada se koristi sa ravnim cevima od istog materijala i standarda, performanse zaptivanja interfejsa su dosledne, obezbeđujući da nema curenja u celom sistemu cevovoda.
03. Visoka izdržljivost: Dug vijek trajanja, obično sinkroniziran s ravnim cijevima, do 50-100 godina.
04. Potpuni raspon specifikacija: Dostupan je širok izbor tipova kako bi se zadovoljile različite potrebe složenog rasporeda cjevovoda.
05. Standardizacija: Proizvodnja slijedi međunarodne standarde (kao što je ISO 2531) ili nacionalne standarde (kao što je GB/T 13295) kako bi se osigurala zamjenjivost i kompatibilnost.
Uobičajene vrste i upotrebe
1. Fitingi za promjenu smjera
Koristi se za promjenu smjera cijevi.
Koljena: najčešće korišteni cijevni spojevi.
Koljeno od 90 stepeni: Mijenja smjer cijevi za 90 stupnjeva.
Koljeno od 45 stepeni: Mijenja smjer cijevi za 45 stupnjeva.
Laktovi od 22,5 stepeni, laktovi od 11,25 stepeni: Koristi se za situacije koje zahtevaju minimalna podešavanja ugla.
2. Tipovi grananja i preusmjeravanja
Koristi se za spajanje razvodnih cijevi od glavne cijevi.
Tees:
Trojnice jednakog prečnika: Sva tri izlaza imaju isti prečnik.
Redukcioni trojnici: Prečnik grane cevi je manji od prečnika glavne cevi.
Četvorosmjerne čahure: Grane u četiri smjera; manje uobičajen, koristi se u složenim mrežama cijevi koje se ukrštaju.
3. Redukcioni fitinzi
Koristi se za spajanje cijevi različitih promjera.
Reduktori (Uniform Reducers):
Koncentrični reduktori: Središnje linije su poravnate; koristi se za vertikalne cijevi ili situacije koje zahtijevaju poravnanje.
Ekscentrični reduktori: Jedna strana zida cijevi je u ravnini; obično se koristi za horizontalne cijevi kako bi se održala konzistentna visina dna ili vrha cijevi i spriječili zračni džepovi ili nakupljanje ostataka.
4. Priključci i prekidi
Koristi se za posebne spojeve ili za brtvljenje cjevovoda.
Navlaka (kratka cijev): Koristi se za spajanje dvije ravne cijevi koje se ne mogu direktno spojiti.
Cevni čep (slijepa prirubnica): Koristi se za trajno ili privremeno zaptivanje kraja cjevovoda.
Prirubnica/utičnica: Jedan kraj je standardni cevni priključak (utičnica ili utičnica), a drugi kraj je prirubnica. Koristi se za spajanje na ventile, pumpe ili drugu opremu s prirubnicom, čime se postiže prijelaz s cjevovoda na opremu.
Obujmice za popravku: Ne-priključci za cijevi, ali veoma važni. Koristi se za brze popravke kada cijevi cure zbog slučajnog oštećenja, bez zamjene cijelog dijela cijevi. Vrsta priključka je ista kao i za ravne cijevi, a fitinzi su opremljeni odgovarajućim interfejsima koji moraju biti kompatibilni sa spojenim ravnim cijevima ili sučeljima opreme.
T-upišite slajd-u interfejs:
Najčešći fleksibilni interfejs. Jedan kraj fitinga je utičnica (sa ugrađenim- gumenim prstenom), a drugi kraj je utičnica. Nudi brzu ugradnju i odlično zaptivanje.
Mehanički interfejs tipa K-:
Zaptivanje se postiže zatezanjem gumenog prstena sa zavrtnjima i zaptivkom, što obezbeđuje veću krutost interfejsa i otpor-izvlačenju.
Prirubnički spoj: Dvije prirubnice su pričvršćene zajedno vijcima, a između njih je postavljena zaptivka za zaptivanje. Obično se koristi za spajanje na opremu ili dijelove cijevi koji zahtijevaju često rastavljanje. Mnogi cijevni fitinzi su kompozitni spojevi; na primjer, trojnica može imati dva T-utičnica i jedan T-utični spoj, ili jedan prirubnički spoj.
Princip podudaranja
Materijali i standardi:
Mora se osigurati da fitinzi i ravne cijevi odgovaraju istim standardima (kao što su ISO, GB, EN, itd.).
01
Nivo pritiska:
Nazivni pritisak fitinga (npr. K9) ne smije biti niži od tlaka spojene ravne cijevi.
02
Vrsta interfejsa:
Tip fitinga mora savršeno odgovarati pravoj cijevi. Jedan T-zglob mora biti opremljen jednom T-utičnicom.
03
Unutrašnja i vanjska zaštita od korozije:
Slično ravnim cijevima, fitinzi za cijevi od nodularnog željeza za vodoopskrbu obično imaju oblogu od cementnog maltera na unutrašnjem zidu i sloj epoksidnog asfalta ili cinka + asfaltnu boju za zaštitu od korozije na vanjskom zidu. U posebnim korozivnim sredinama (kao što su kisela tla), mora se specificirati pojačana zaštita od korozije.
04
Napomene za instalaciju:
Čišćenje: Obavezno očistite utičnicu, priključak i gumeni prsten prije ugradnje kako biste spriječili da nečistoće utječu na brtvu.
Podmazivanje: Koristite namjensko, netoksično mazivo da olakšate instalaciju i zaštitite gumeni prsten.
Označavanje: Označite dubinu umetanja na utičnicu kako biste osigurali pravilnu ugradnju.
Poravnavanje: Kada koristite odgovarajuće alate (kao što su šipke za hvatanje ili zatezači), osigurajte da su cijevi i spojni elementi poravnati kako biste izbjegli neusklađenost ili uvrtanje gumenih prstenova.
