Definicija proizvoda
okrugla vodomjerna kutija

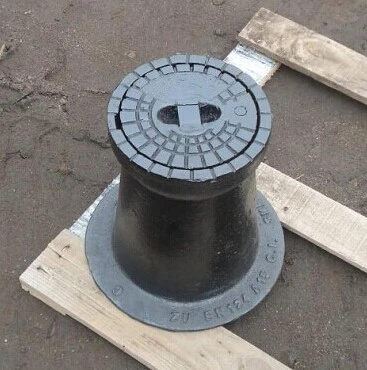

Okrugla vodomjerna kutija od nodularnog željeza je kružna vanjska/ukopana kućišta izlivena u jednom komadu od visoko-kvalitetnog nodularnog gvožđa. Koriste se za centralizovanu instalaciju i zaštitu vodomera, kao i za podršku opreme za merenje vode kao što su ventili, filteri i moduli za očitavanje brojila. Predstavljaju vrhunsko zaštitno-rješenje za vanjske i podzemne vodomjere u komunalnim mrežama, stambenim područjima i industrijskim parkovima.
Strukturne komponente
Box Body
Okrugla kutija vodomjera od nodularnog lijeva, cijela kutija je izlivena od nodularnog gvožđa u jednom komadu, sa debljinom zida obično 5-8 mm, što osigurava stabilnu strukturu. Odvodna rupa, obično 10-15 mm u prečniku, nalazi se na dnu kako bi se sprečilo nakupljanje vode i korozija vodomera i cevi.

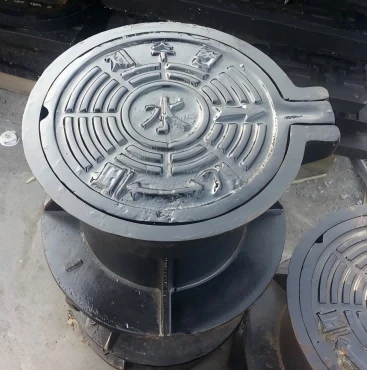

Box Cover
Odgovara kućištu kutije i ima šarke za glatko otvaranje i zatvaranje, osiguravajući trajnost. Gornja površina poklopca ima rebra za pojačanje kako bi se povećala nosivost-nosivosti i spriječila deformacija pod velikim pritiskom. Površina ima tretman protiv klizanja, kao što su - lijevani dijamanti ili šare na pruge sa dubinom većom ili jednakom 2 mm, što olakšava rad. Gumene zaptivne trake su ugrađene duž ivica poklopca za vodonepropusnost i zaštitu od prašine.
Interne komponente
Kutija sadrži držač za montažu vodomera od pocinkovanog čelika ili nerđajućeg čelika, koji obezbeđuje stabilan oslonac vodomera. Također je predviđen prostor za priključke cijevi, obično kroz kružne otvore na bočnom ili stražnjem zidu kutije za priključke ulaznih i izlaznih cijevi.
Uobičajene specifikacije
Mali kružni (površinski/plitko ukopan, uobičajen u standardu BS5834
| Broj modela | Neto otvaranje (Φ) | Veličina poklopca (Φ) | Dubina ugradnje | Veličina okvira (Φ) | Box Height |
| SB13 | 76 | 90 | 10 | 150 | 150 |
| SB14 | 100 | 120 | 10 | 188 | 200 |
| Supplement common | 150 | 170 | 15 | 230 | 200/250 |
| Supplement common | 200 | 220 | 20 | 280 | 250/300 |
Veliki kružni vodomjeri (ukopani bunar) za komunalnu upotrebu, kompatibilni sa DN100/DN150/DN200.
| Prečnik / model | Unutrašnji prečnik šahta (Φ) | Vanjski prečnik poklopca šahta (Φ) | Common Manhole Height | Napomene |
| Φ300 (laki) | 300 | 350 | 300/400 | Mali vodomjeri za individualna domaćinstva u stambenim naseljima, pješačkim zonama |
| Φ400 | 400 | 450 | 400/500 | Jedinica glavnih brojila, zeleni pojasevi |
| Φ500 | 500 | 550 | 500/600 | Izgradnja glavnih mjerača, rubovi prilaza |
| Φ600 (teška) | 600 | 650 | 600/700 | Komunalni magistralni cjevovodi, prometne zone prilaza |
| Φ700 (teška) | 700 | 750 | 700/800 | Veliki setovi vodomjera, u kombinaciji sa{0}}mjerima za gašenje požara |
Dodatne napomene i savjeti za odabir
Objašnjenje dimenzioniranja
Okrugla vodomjerna kutija od nodularnog željeza je neto otvor=unutrašnjeg prečnika kroz koji može proći vodomjer/cijev; Veličina okvira=veličina unaprijed-rezerviranog otvora za ugradnju u zemlju; Dubina ugradnje=visina poklopca kutije ugrađenog u bazu bunara (utiče na performanse zaptivanja).
Standardi i prilagođavanje
Male kutije sa meračem uglavnom prate standarde BS5834 ili EN124; općinski bunari se često prilagođavaju po visini/debljini zida prema zahtjevima lokalnog vodovoda; Teška-kutija za mjerenje mora ispunjavati zahtjeve za opterećenje vozila (npr. klasa C250/D400).
Preporuke za odabir
Odaberite na osnovu prečnika vodomjera (DN15/20/25 za male; DN50/80/100 za srednje; DN{6}} za velike), okruženja za postavljanje (pješaci/vozilo/zeleni pojas) i zahtjeva za dubinom ukopavanja (dubina permafrosta utiče na visinu bunara).
Scenariji aplikacija
Općinski vanjski zakopani mjerači
Gradske magistralne saobraćajnice, trotoari, obnova starih stambenih naselja, nova seoska gradnja; centralizirana mjesta ugradnje vanjskog brojila; kružna struktura pruža snažnu tlačnu čvrstoću, pogodnu za složene uvjete kao što su promet vozila i slijeganje tla.
Stambene i poslovne nekretnine
Stambene zajednice, stambene zgrade, prodavnice, škole, bolnice; instalacije brojila na otvorenom/zeleni pojas; Otporan na krađu-i vandal-otporan, praktičan rad i održavanje i ne utiče na teren.
Industrijska i posebna područja
Industrijski parkovi, hemijski industrijski parkovi, luke i dokovi, fotonaponske elektrane, udaljena ruralna područja; Otporan na-koroziju,-otporan na krađu i na niske-temperature, pogodan za oštra okruženja kao što su jaka slana prskanja, ekstremna hladnoća i kisela ili alkalna tla.
Pakovanje i transport
Počasni sertifikat kompanije
Profil kompanije
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd., koji se nalazi u provinciji Shanxi, Kina, vodeći je proizvođač cijevnih spojnica, cijevi, raznih ventila i kapa od nodularnog lijeva, koji u potpunosti koristi bogate industrijske sirovine u regiji.
Za više informacija o okruglom vodomjernom kutiju od nodularnog lijeva, kontaktirajte nas.
